方案概述

平麵多探頭天線測試解決方案采用陣列式多探頭協同測量技術，通過預校準探頭的空間排布與高速電子切換係統，實現近場區域掃描平麵上電磁場分布的高效采樣，基於電磁場變換理論，運用精確的近遠場數學變換算法，可推導天線遠場輻射特性，形成完整的全空間輻射圖譜。平麵多探頭近場天線測試解決方案采用模塊化設計，可根據頻段需求靈活配置探頭陣列規模，配合自動化控製軟件實現測試流程的智能化，支持幅度、相位、極化、方向圖等全參數測量，有效提升天線研製與生產的效率與可靠性。
功能特點
- 主要特點

  l 測試效率高，測試周期短
  l 標準化、係列化、通用化設計，可實現靈活的係統配置
  l 高精度多軸運動控製能力
  l 相控陣天線多頻點、多波位、多通道測試能力
  l 完善的近遠場變換能力
  l 強大的數據分析功能
  l 數據批處理能力
  l 高分辨率口徑場診斷能力

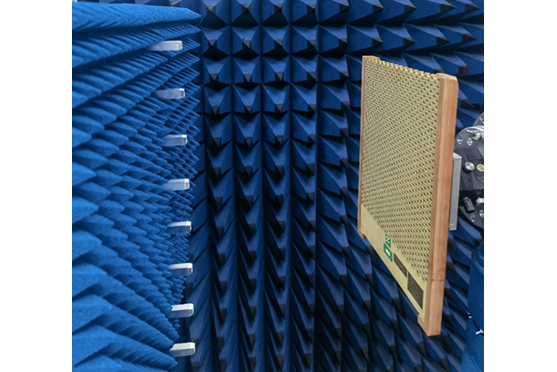

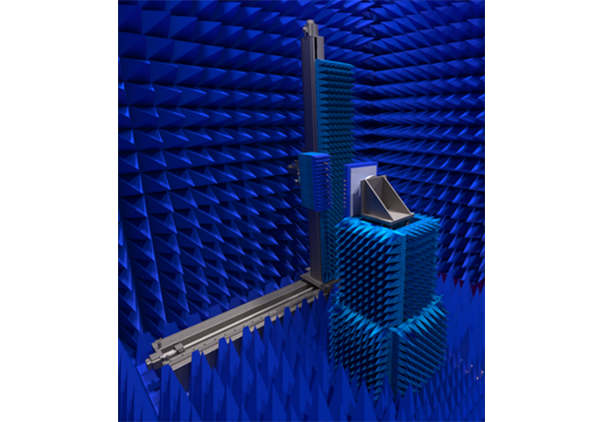

典型應用

訂貨信息

● 標配^注¹

序號	名稱	廠家型號	數量
1	矢量網絡分析儀	中電科午夜福利视频科技股份有限公司 3674/3672/3671係列	1台
2	多任務控製器	中電科午夜福利视频科技股份有限公司根據探頭數量選配	1台
3	校準件	中電科午夜福利视频科技股份有限公司根據頻段配置	1套
4	低噪放	中電科午夜福利视频科技股份有限公司根據頻段配置	1台
5	功率放大器	中電科午夜福利视频科技股份有限公司根據頻段配置	1台
6	多探頭陣列與標準增益喇叭天線	中電科午夜福利视频科技股份有限公司根據頻段配置	1套
7	多功能掃描架	根據用戶要求配置	1套
8	測試支架	根據用戶要求配置	1套
9	微波暗室	根據用戶要求配置	1套
10	測試電纜		1套
11	計算機		1套
12	儀器機櫃（32U）		1套
13	係統軟件		1套
14	係統設計、集成及調試		1套

● 選配^注¹

注1：係統配置需依據客戶需求確定具體清單，詳情請谘詢技術工程師。
