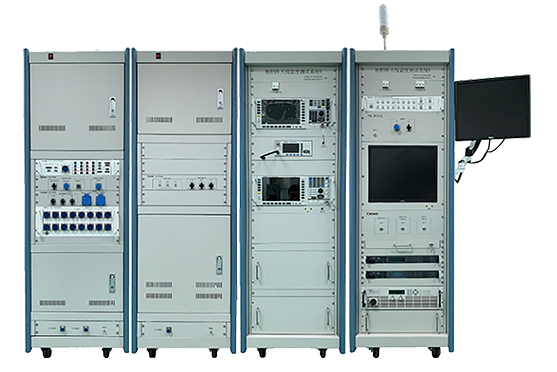

相控陣天線環試測試係統
-
方案概述

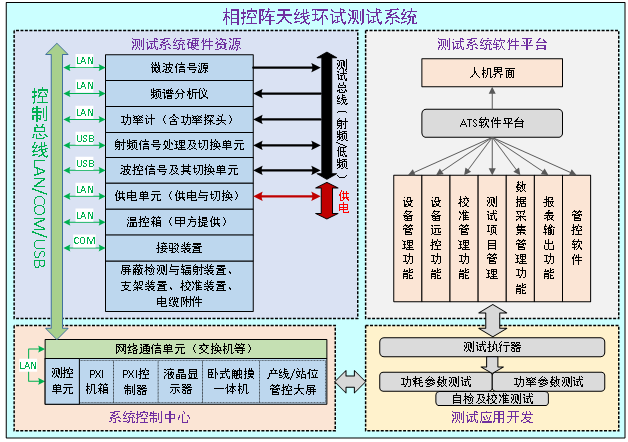

相控陣天線環試測試係統主要用於多種型號相控陣天線的溫度（高溫、常溫、低溫）、振動等環境試驗，根據不同環試條件下所得產品參數對產品環試適應性指標進行標定，能夠實現多台產品批量測試。隨著相控陣天線產品批量生產任務的不斷增加，需要應對產能擴充帶來的硬件升級，相控陣天線環試測試係統設計方案根據對產品測試需求的可行性研究與分析，建立了基於“核心測試設備+主控計算機+測試應用開發”的設計思路，使測試係統總體架構更通用化，也使測試係統具有使用便捷、可靠性好、安全性高、測試精度高及可擴展性等技術特點。
-
-
功能特點
-
主要特點
l 相控陣天線環試測試係統能進行相控陣天線的接收、發射環境試驗
l 能兼容多種型號的相控陣天線環境試驗
l 通過射頻信號處理單元、波控信號處理單元、電源切換單元等專用設備實現多個被測件的測試（測試設備分時複用）
l 可同次進行不同型號的相控陣天線環境試驗
l 具備信息化管理功能
-
-
典型應用
相控陣天線環試測試係統主要用於相控陣天線的接收、發射環境試驗。
技術規範
參數名稱
技術指標
頻段
可選頻段
Ku波段、Ka波段（可擴展其他頻段）
工業級計算機配置
PXI機箱
9槽
PXI控製器
i7、8G、1T固態硬盤
射頻/微波儀器
信號發生器
頻段10MHz~40GHz
信號/頻譜分析儀
頻段10MHz~40GHz
功率計
頻段10MHz~40GHz
專用設備
射頻信號處理單元
集成各波段功放，16個通道
波控信號處理單元
16個通道
電源切換單元
16個通道
電源供電
係統供電
220V±10%，≤2000W；380 V±10%，≤2000W
大功率程控電源
10kW，500V/60A
程控電源
8路（2路20 V/15 A、6路35 V/8.5A）
測試參數
相控陣天線發射性能
天線發射相關參數
相控陣天線接收性能
天線接收相關參數
可靠性指標
穩定、可靠工作時間
≥240 h
故障恢複時間
≤10 min
訂貨信息
設備名稱
數量
相控陣天線環試測試係統
1套
用戶手冊
1套
合格證
1套
-
-
