方案概述

數實結合的複雜電磁環境構建解決方案針對無線收發設備在全生命周期過程中對複雜電磁環境的測試需求，構建數實結合的複雜電磁環境綜合測試驗證環境，具備目標模擬、幹擾模擬、高密度背景信號模擬等功能，可用於無線收發設備抗幹擾等係統性能的測試驗證。

功能特點

主要特點

l 支持數實結合的複雜電磁環境構建，包括全數字仿真和硬件在環試驗
l 信號模擬能力全麵，支持高複雜度電磁環境構建，包括基於通用儀器的背景環境模擬和基於專用模擬器的威脅信號模擬
l 支持數字仿真、有線注入式、暗室無線輻射式和外場試驗
l 具有標準機櫃式、無人機載式、車載式、可搬移式多種結構形式
l 具備信號監測與回放功能

典型應用

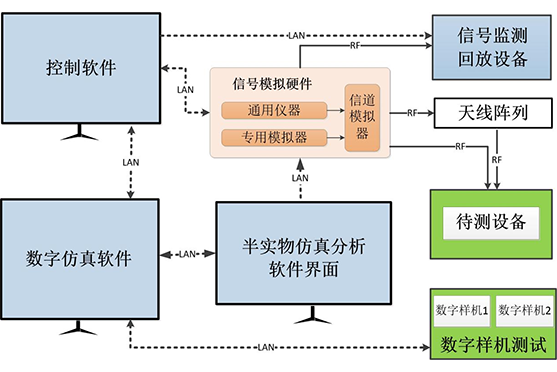

數實結合

具備數實結合的複雜電磁環境仿真能力，電磁環境仿真平台支持全數字仿真和硬件在環試驗。電磁環境仿真平台支持對模型及平台實體建模，並提供圖形化的想定編輯及信號級參數配置功能；數字推演仿真運行與模型解算結果可與數字樣機及模擬環境硬件設備互聯，實現半實物仿真。係統支持態勢展示及仿真評估。

目標回波及幹擾環境模擬

目標回波及幹擾環境模擬器基於軟件無線電思想，是大帶寬、收發一體的硬件平台，可通過軟件加載實現多種目標回波信號、靈巧幹擾信號模擬，主要用於威脅環境模擬。產品具備頻率覆蓋寬、瞬時帶寬大、便攜式設計、展開和收納快捷方便等特點。

背景環境模擬

係統配備任意波形發生器、矢量信號發生器、捷變頻信號發生器等通用儀器，可用於實現背景環境模擬。基於通用儀器的信號模擬功能多、指標高，適應於高精度測試要求。

通信信號模擬

通信信號模擬器可模擬多種信號體製、多種組網模式、多種通聯方式，用於通信設備的目標和幹擾信號模擬。

運動目標模擬

係統具備運動目標模擬功能，利用電子陣列合成方案，可同時模擬目標的運動屬性（距離、速度、角度、角速度等）以及射頻信號特征（頻率、幅度、相位、幅度起伏、角閃爍、極化等），用於性能指標測試。

信號監測與回放

係統具備信號監測與回放功能，可對係統構建的複雜電磁環境信號進行監測、分析、存儲、回放。

適用多種場景

支持數字仿真、有線注入式、暗室無線輻射式和外場試驗。

具有多種結構形式

具有標準機櫃式、無人機載式、車載式、可搬移式多種結構形式。

數實結合的複雜電磁環境構建解決方案支持用戶構建模塊化、可重構、標準化、貼近實際的複雜電磁環境，用於無線電收發設備的性能測試與驗證試驗。

技術規範

參數名稱	技術指標
頻率範圍	380MHz～40GHz
試驗應力加載方式	數字仿真、有線注入式、暗室無線輻射式、外場試驗
結構形式	標準機櫃式、無人機載式、車載式、可搬移式等

訂貨信息

儀器設備	型號	數量	備注
目標回波及幹擾環境生成器	定製	1台
捷變信號發生器	1451F	1台	型號根據實際需要選配，數量依實際需要調整
矢量信號發生器	1466G-V	1台
短波超短波電台信號模擬器	4994AF	1台
函數/任意波形發生器	1652A	1台
無線信道仿真儀	1612A	1台
頻譜分析儀	4082F	1台
矢量網絡分析儀	3674G	1台
噪聲係數分析儀	3986F	1台
數據記錄儀	4712	1台
複雜信號模擬單元	定製	1套	型號根據實際需要定製，數量依實際需要調整
天線陣列	定製	1套
仿真計算機	定製	1台
軟件
複雜電磁環境綜合測試驗證平台軟件	定製	1套
複雜電磁環境數字仿真平台軟件	定製	1套
複雜電磁環境半實物仿真軟件	定製	1套
信號分析軟件	定製	1套

資料下載

數實結合的複雜電磁環境構建解決方案
