同軸開關

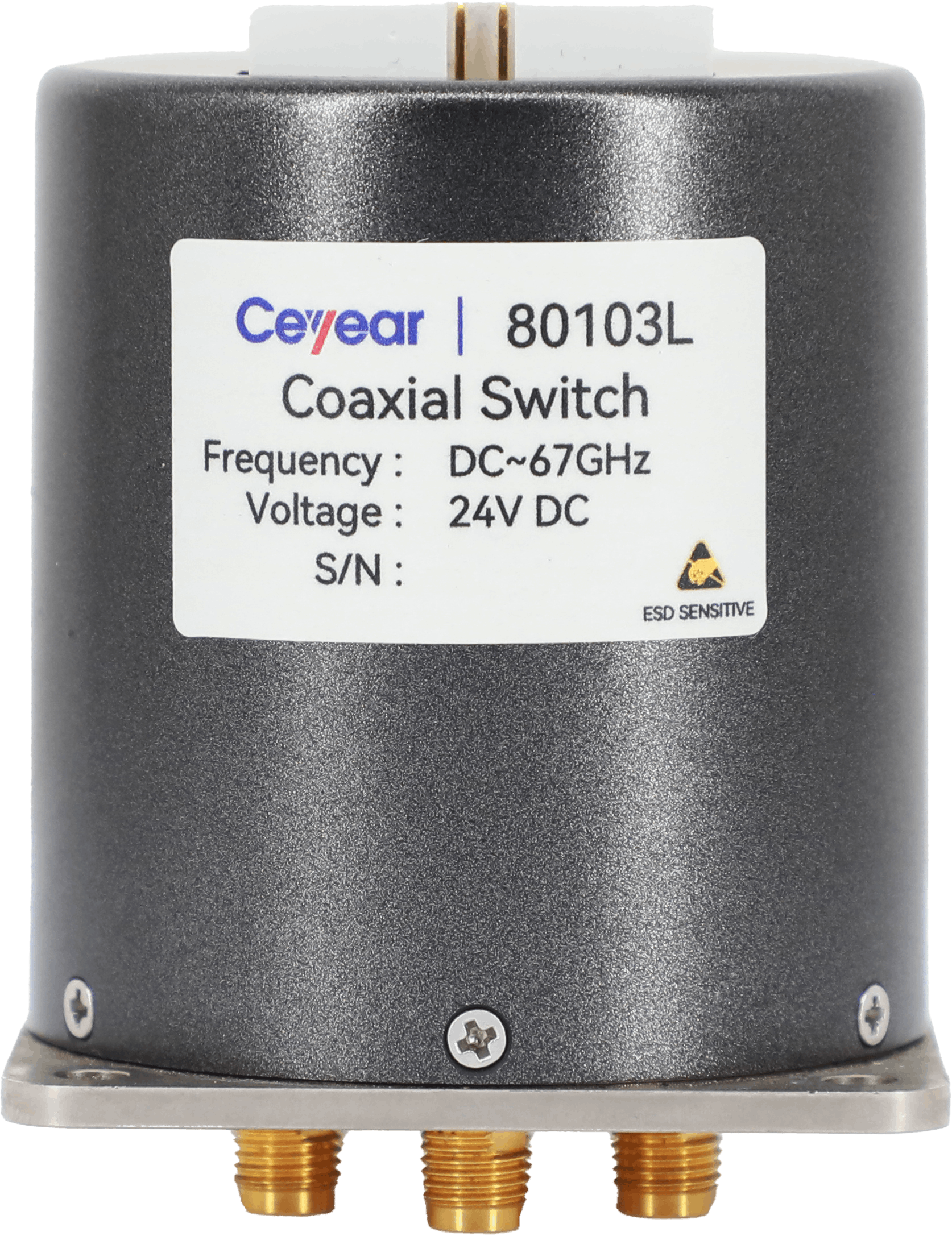

SP6T同軸開關
高可靠性
良好的插損重複性
高隔離度
使用壽命＞100萬次
-
配置選件
-
獲取報價
-
-
技術指標
-
訂購信息
-
資料庫
單刀六擲開關（端接負載、自保持、TTL高）
型號 | 80103 | 80103B | 80103C | 80103D | 80103K | 80103L |
名稱 | 同軸開關 | 同軸開關 | 同軸開關 | 同軸開關 | 同軸開關 | 同軸開關 |
類型 | SP6T | SP6T | SP6T | SP6T | SP6T | SP6T |
頻率範圍（GHz） | DC～18 | DC～26.5 | DC～40 | DC～50 | DC～54 | DC～67 |
駐波比(Max) | 1.10(DC～4GHz) 1.20(4～12.4GHz) | 1.20(DC～4GHz) 1.35(4～12.4GHz) | 1.20(DC～4GHz) 1.70(4～26.5GHz) | 1.30(DC～4GHz) 1.70(4～26.5GHz) | 1.30(DC～4GHz) 1.70(4～26.5GHz) | 1.30(DC～10GHz) 1.70(10～20GHz) |
插入損耗 （dB Max） | 0.20(DC～4GHz) 0.40(4～12.4GHz) | 0.20(DC～4GHz) 0.50(4～12.4GHz) | 0.20(DC～4GHz) 0.80(4～26.5GHz) | 0.20(DC～4GHz) 0.80(4～26.5GHz) | 0.20(DC～4GHz) 0.80(4～26.5GHz) | 0.40(DC～10GHz) 0.80(10～20GHz) |
隔離度 （dB Min） | 80(DC～4GHz) 70(4～12.4GHz) | 80(DC～4GHz) 70(4～12.4GHz) | 80(DC～4GHz) 70(4～26.5GHz) | 80(DC～4GHz) 70(4～26.5GHz) | 80(DC～4GHz) 70(4～26.5GHz) | 80(DC～10GHz) 70(10～20GHz) |
承受功率 （連續波W Max） | 50(DC～4GHz) 40(4～12.4GHz) | 50(DC～4GHz) 40(4～12.4GHz) | 20(DC～4GHz) 5(4～26.5GHz) | 20(DC～4GHz) 5(4～26.5GHz) | 20(DC～4GHz) 5(4～26.5GHz) | 15(DC～10GHz) 5(10～20GHz) |
切換時間 (ms Max) | 15，常溫 | 15，常溫 | 15，常溫 | 15，常溫 | 15，常溫 | 15，常溫 |
重複性 （dB Max） | 0.05 | 0.05 | 0.05 | 0.1 | 0.1 | 0.3 |
壽命 (萬次 Min） | 100 | 100 | 100 | 100 | 100 | 100 |
接口形式 | SMA（f） | SMA（f） | 2.92mm(f) | 2.4mm(f) | 1.85mm(f) | 1.85mm(f) |
直流驅動 電壓（V） | 有負載 | |||||
直流驅動 電流（±10%mA） | +20～+28 （額定值+24V） | |||||
繼電器結構 | 200 （+24V，常溫） | |||||
控製方式 | 自保持 | |||||
直流驅動 電壓（V） | TTL高 | |||||
單刀六擲開關（小型化、無負載、常開、TTL控製）
型號 | 80103ED | 80103FD |
名稱 | 同軸開關 | 同軸開關 |
類型 | SP6T | SP6T |
頻率範圍（GHz） | DC～26.5 | DC～40 |
駐波比(Max) | 1.20(DC～3GHz) 1.50(3～18GHz) | 1.20(DC～3GHz) 1.70(3～18GHz) |
插入損耗 （dB Max） | 0.20(DC～3GHz) 0.50(3～18GHz) | 0.20(DC～3GHz) 0.70(3～18GHz) |
隔離度 （dB Min） | 80(DC～3GHz) 60(3～18GHz) | 80(DC～3GHz) 60(3～18GHz) |
承受功率 （連續波W Max） | 50(DC～3GHz) 30(3～18GHz) | 20(DC～3GHz) 10(3～18GHz) |
切換時間 (ms Max) | 15，常溫 | 15，常溫 |
重複性 （dB Max） | 0.05 | 0.05 |
壽命 (萬次 Min） | 100 | 100 |
接口形式 | SMA（f） | 2.92mm(f) |
有無負載 | 無負載 | |
直流驅動 電壓（V） | +10～+16 （額定值+12V） | |
直流驅動 電流（±10%mA） | 280 （+12V，常溫） | 320 （+12V，常溫） |
繼電器結構 | 常開 | |
控製方式 | TTL高 | |
單刀六擲開關（無負載、自保持、直接加電）
型號 | 80103DF | 80103FF |
名稱 | 同軸開關 | 同軸開關 |
類型 | SP6T | SP6T |
頻率範圍（GHz） | DC～18 | DC～40 |
駐波比(Max) | 1.30(DC～8GHz) 1.40(8～12.4GHz) | 1.30(DC～6GHz) 1.50(6～18GHz) 1.70(18～26.5GHz) |
插入損耗 （dB Max） | 0.30(DC～8GHz) 0.40(8～12.4GHz) | 0.30(DC～6GHz) 0.50(6～18GHz) 0.70(18～26.5GHz) |
隔離度 （dB Min） | 70(DC～8GHz) 60(8～12.4GHz) | 70(DC～6GHz) 60(6～18GHz) 55(18～26.5GHz) |
承受功率 （連續波W Max） | 80(DC～8GHz) 60(8～12.4GHz) | 40(DC～6GHz) 25(6～18GHz) 15(18～26.5GHz) |
切換時間 (ms Max) | 15，常溫 | 15，常溫 |
重複性 （dB Max） | 0.05 | 0.05 |
壽命 (萬次 Min） | 100 | 100 |
接口形式 | SMA（f） | 2.92mm(f) |
有無負載 | 無負載 | |
直流驅動 電壓（V） | +24～+30 （額定值+28V） | |
直流驅動 電流（±10%mA） | 165 （+28V，常溫） | |
繼電器結構 | 自保持 | |
控製方式 | 直接加電 | |
單刀六擲開關（端接負載、自保持、直接加電）
型號 | 80133DE | 80133FE |
名稱 | 同軸開關 | 同軸開關 |
類型 | SP6T | SP6T |
頻率範圍（GHz） | DC～18 | DC～40 |
駐波比(Max) | 1.30(DC～6GHz) 1.40(6～12GHz) | 1.40(DC～18GHz) 1.60(18～26.5GHz) |
插入損耗 （dB Max） | 0.30(DC～6GHz) 0.40(6～12GHz) | 0.40(DC～18GHz) 0.60(18～26.5GHz) |
隔離度 （dB Min） | 70(DC～6GHz) 60(8～12GHz) | 70(DC～18GHz) 60(18～26.5GHz) |
承受功率 （連續波W Max） | 100(DC～6GHz) 60(6～12GHz) | 25(DC～18GHz) 15(18～26.5GHz) |
切換時間 (ms Max) | 15，常溫 | 15，常溫 |
重複性 （dB Max） | 0.05 | 0.05 |
壽命 (萬次 Min） | 100 | 100 |
接口形式 | SMA（f） | 2.92mm(f) |
有無負載 | 有負載 | |
直流驅動 電壓（V） | +24～+30 （額定值+28V） | |
直流驅動 電流（±10%mA） | 165 （+28V，常溫） | |
繼電器結構 | 自保持 | |
控製方式 | 直接加電 | |
