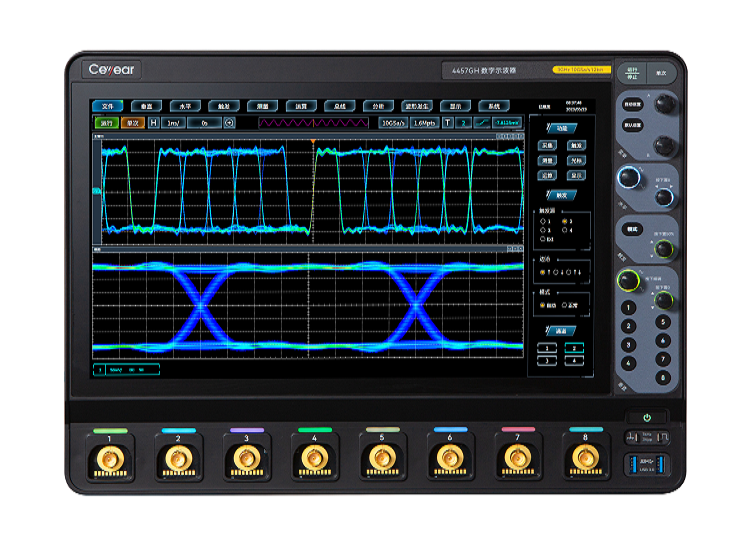

產品綜述

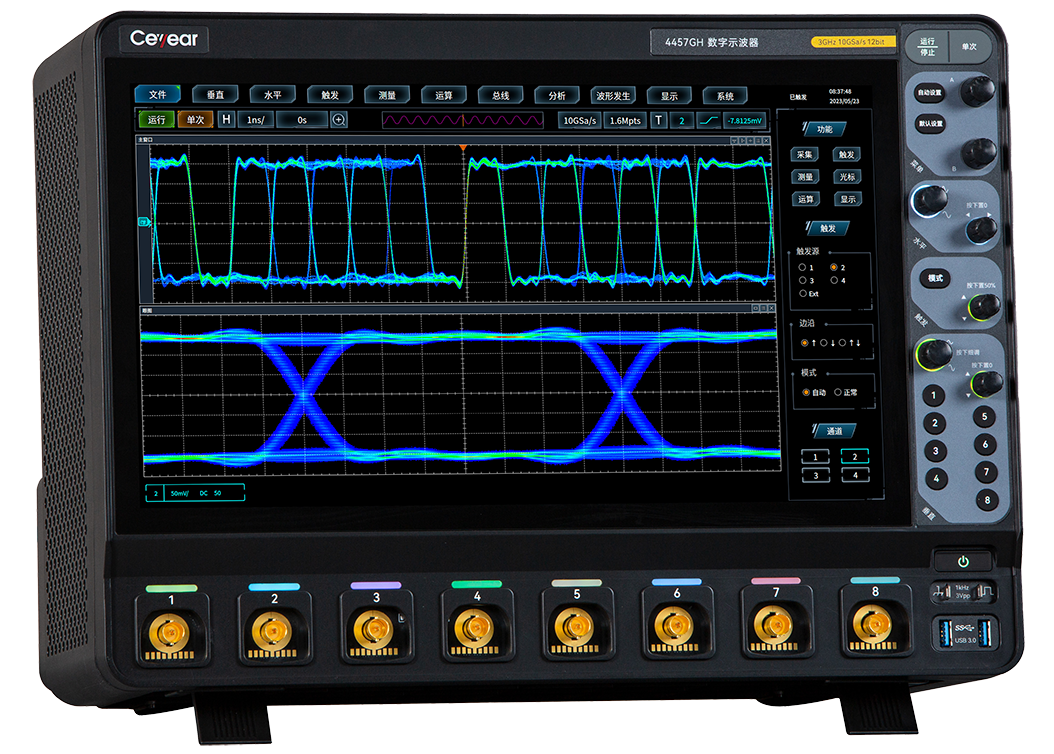

4457H係列數字示波器共4個產品型號，產品帶寬從1GHz到4GHz，采樣率10GSa/s、20GSa/s，垂直分辨率12bit，存儲深度1Gpts，最快波形捕獲率70萬個波形/秒，獨創的Any Acquire技術，為用戶提供全新的示波器使用體驗。

4457H係列數字示波器集示波器、邏輯分析儀、函數發生器、總線分析儀、實時頻譜分析儀及數字電壓表等多種儀器於一體，具有波形自動設置、參數自動測量與統計、光標測量、數學運算、FFT頻譜分析、波形錄製與回放、串行總線分析、極限模板測試、功率測量與分析、波特圖分析、眼圖及抖動分析等功能，支持以太網程控，方便集成開發使用。

功能特點

主要特點

● 多合一儀器
示波器、邏輯分析儀、函數發生器、總線分析儀、實時頻譜分析儀及數字電壓表多合一，提供更多的測試功能，幫助您輕鬆應對各種挑戰。
● Any Acquire 技術
獨創的任意捕獲技術，為您提供更高的采樣率、更快的波形捕獲率、更炫麗的顯示、更深的存儲、更精確的數字觸發以及更全麵的分析。
● 豐富的探頭選件
支持無源探頭、高壓單端探頭、高壓差分探頭、電流探頭及有源探頭，滿足您不同場合的探頭測試需求。

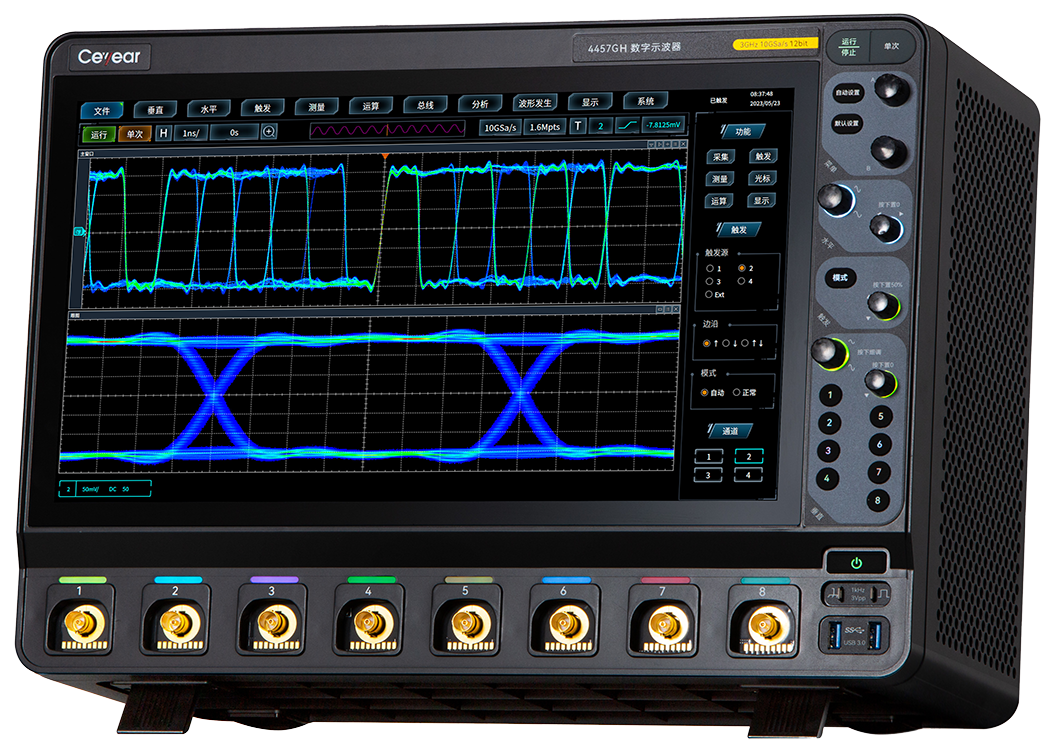

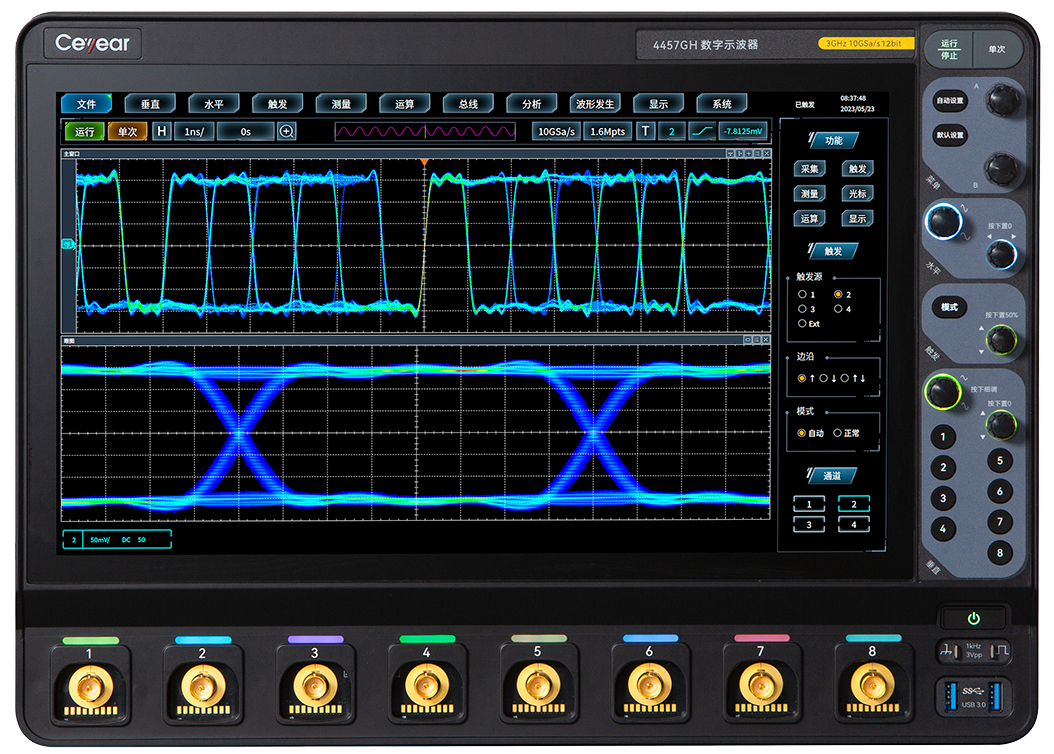

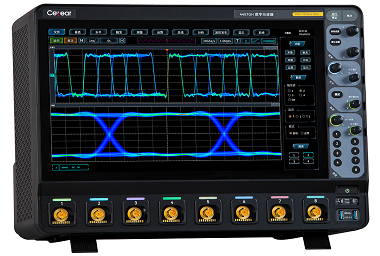

● 高清觸摸一體液晶屏
15.6英寸高清液晶顯示屏，分辨率高達1920×1080。電容觸摸屏，支持單點和多點觸控，快速實現波形和菜單的操作。

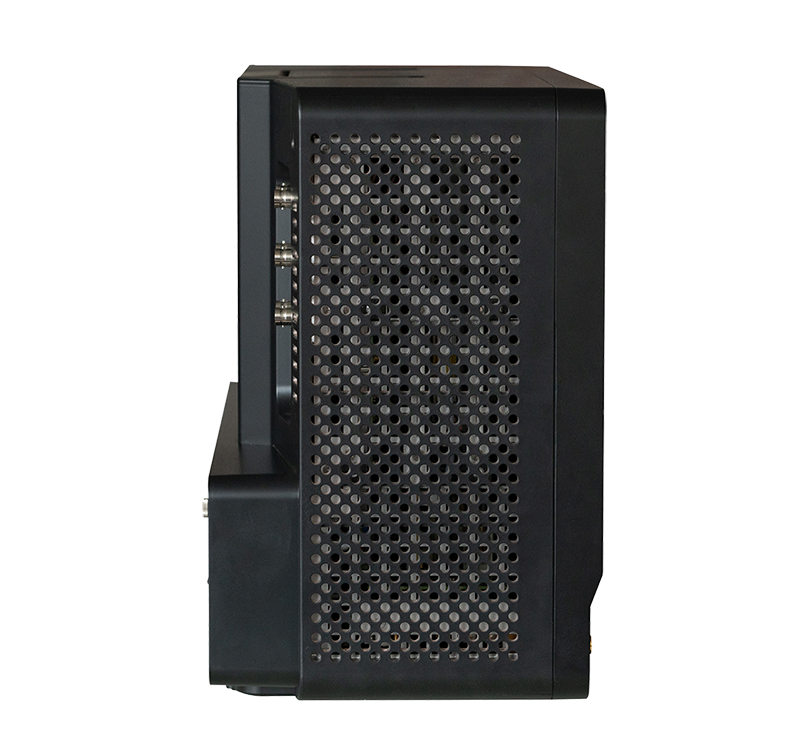

● 便攜式結構、豐富的外設接口

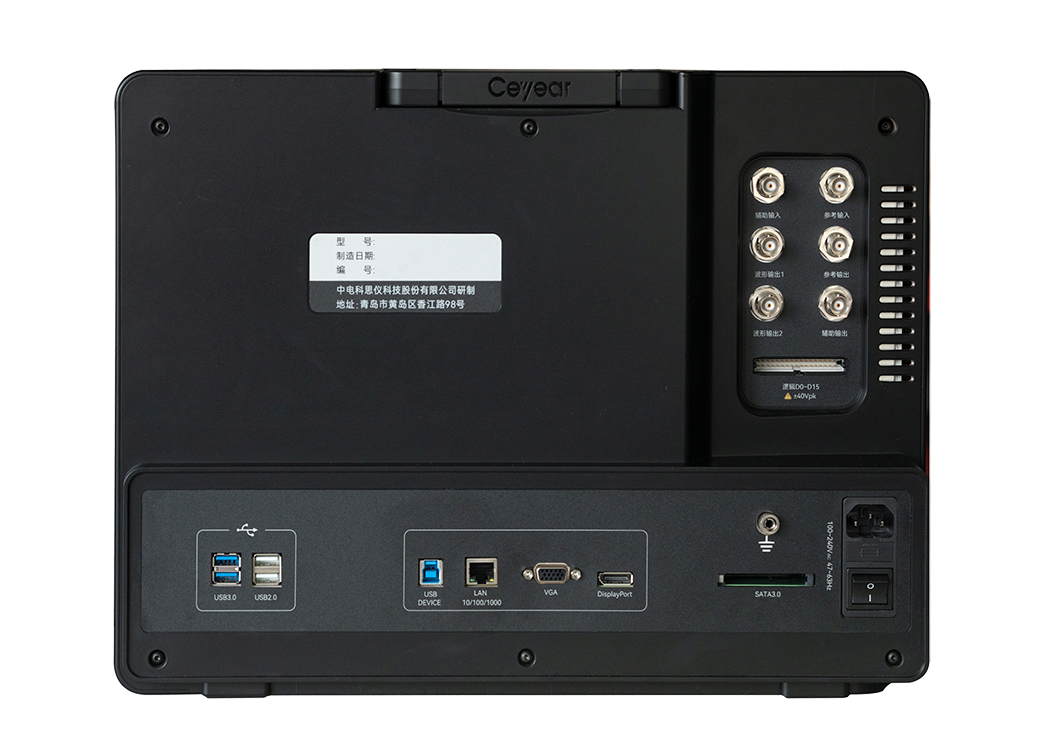

便攜式結構，8U標準機架安裝，外設接口豐富，最大重量15kg。
12bit垂直分辨率，讓波形細節特征清晰可見

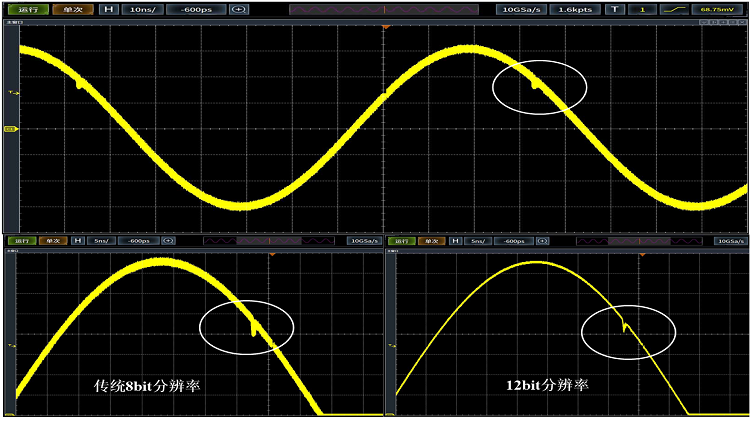

12bit垂直分辨率，4096級量化，讓波形細節特征清晰可見，讓難以洞察的異常信號無可遁形，滿足更高垂直精度測試需求。

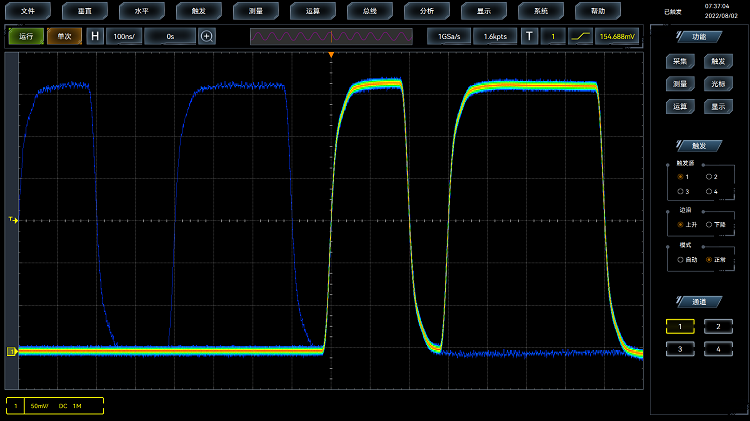

波形捕獲率高達70萬個波形/秒，快速發現和捕獲偶發事件

示波器的波形捕獲率高達70萬個波形/秒，20GSa/s的采樣率，極大提高了毛刺和偶發事件捕獲的概率，讓您在更長的采集時間內查看到更多的波形細節。

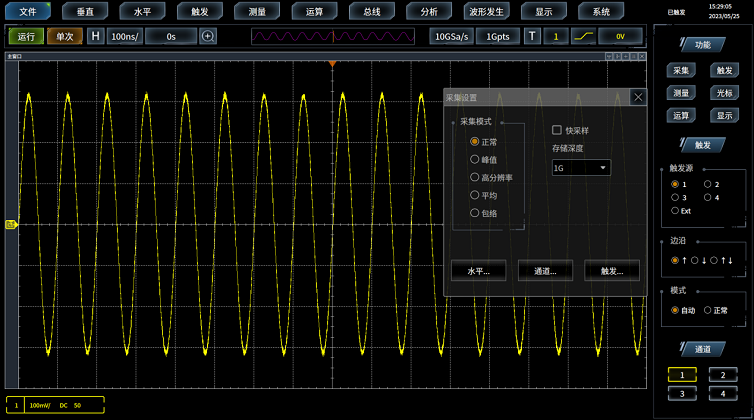

最高1Gpts的深度存儲，保持更長記錄時間，分段存儲，更有效地捕獲和存儲重要的信號

1Gpts的深度存儲器，示波器在慢時基檔位下依然保持高的采樣率和快的波形捕獲率。全硬件視窗擴展，可局部放大觀察波形的細節，為您提供波形全局與細節的同步顯示。
標配了分段存儲器采集，即使示波器工作在深度存儲模式下，依然可以保持快速的響應速度和屏幕更新率。

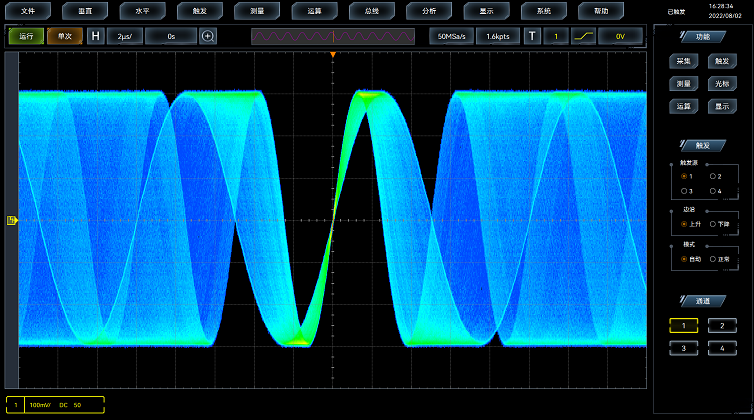

256級灰度等級及四種波形色彩顯示，超凡的視覺體驗

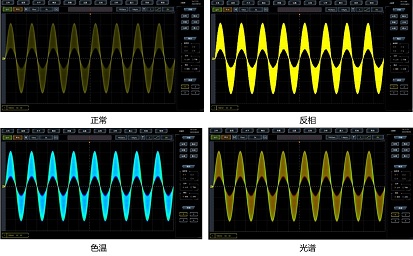

4457H係列示波器采用數字熒光三維顯示技術，通過顏色的亮暗或冷暖來表示事件發生的概率，並提供正常、反相、色溫、光譜等4種波形色彩，增強了查看偶發事件的能力。
豐富的觸發功能，精確的數字觸發，準確鎖定觸發事件

4457H係列示波器提供一套豐富的觸發功能，含邊沿、邊沿跳變、雙邊沿時間、雙邊沿事件、毛刺、脈寬、矮脈衝、超時、碼型、狀態、建立保持、窗口、區域觸發（可視觸發）等，為您在紛繁複雜的采樣信息中迅速鎖定感興趣的事件。
采用精確的數字觸發技術，直接對ADC采集樣本進行觸發點測定，能抑製幹擾信號影響，迅速鎖定觸發事件，為示波器準確的顯示和分析信號奠定基礎。數字觸發的觸發靈敏度最高0.1格。
強大的計算分析工具，為您提供深層次的數據挖掘與分析

4457H係列示波器提供一套完善的分析工具，包括基於波形的光標和基於屏幕的光標、數學運算、硬件參數測量、FFT分析、直方圖統計等，為您提供深層次的數據挖掘與分析，從而滿足您多方位的測量分析需求。
豐富的波形錄製與回放、極限模版、功率測量、波特圖分析功能

示波器提供豐富的波形錄製與回放、極限模版、功率測量、波特圖分析功能，為您提供強大的數據分析能力，全麵滿足測量分析需求。

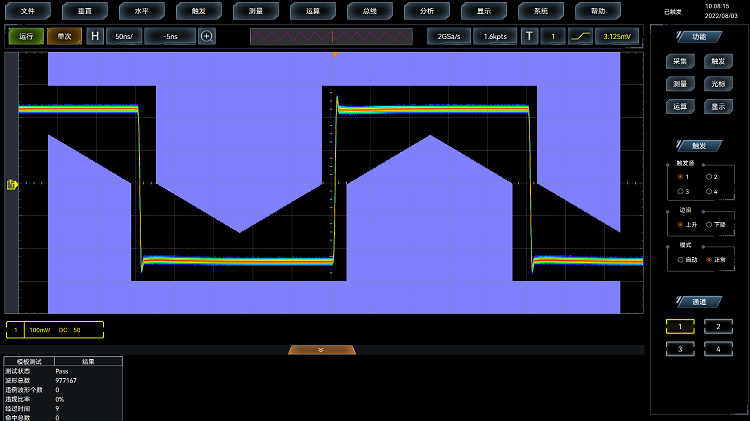

波形錄製與回放功能用於波形的實時錄製，回放查看波形細節；極限模板測試內置標準模板，用戶也可進行模板自定義，進行通過性測試。
功率測量功能可用於電源質量、開關損耗、諧波、波紋、安全作業區等測試；波特圖分析檢測控製環路的頻率響應，分析反饋係統的穩定性。

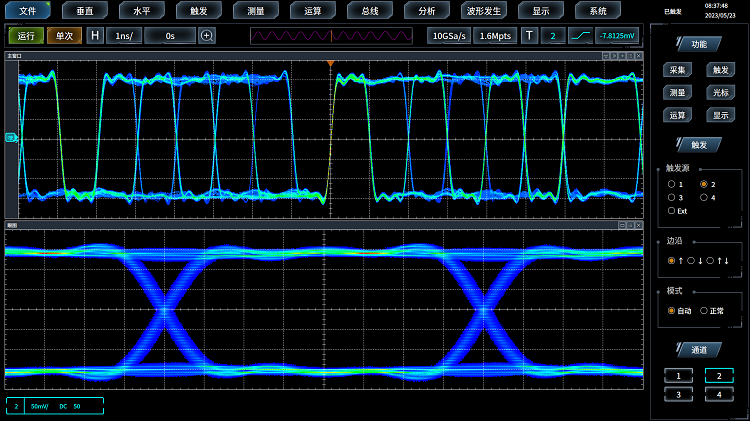

強大的眼圖與抖動分析功能，進行眼圖參數測量和深入的抖動分析

示波器具有強大的眼圖與抖動分析功能，可以對每次捕獲的全部UI，快速疊加顯示眼圖，進行眼圖參數測量。同時進行深入抖動分析，顯示出時間間隔誤差（TIE）的直方圖，頻譜圖和趨勢圖，對抖動分解計算出其各分量的大小，並繪製出浴盆曲線。

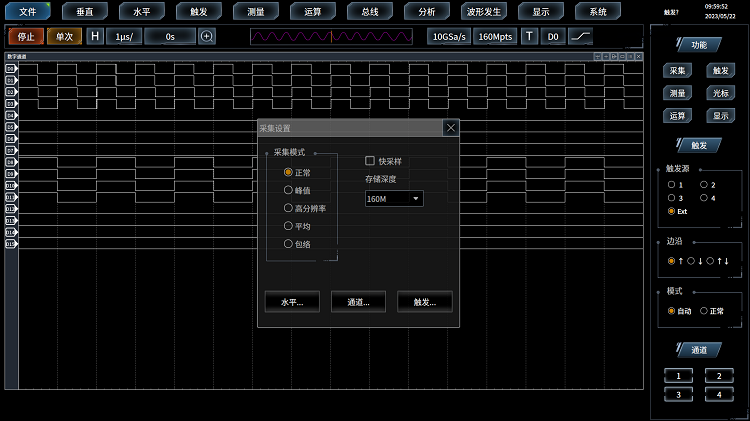

集成16通道邏輯分析儀功能，快速解決模數混合信號設計與分析問題

邏輯分析儀選件可提供2.5GSa/s的定時采樣率，最高400ps的時間分辨率，真實反應被測信號的時序關係。最高160Mpts的深度存儲器，使邏輯分析儀在捕獲長時間記錄時仍保持高的采樣率。

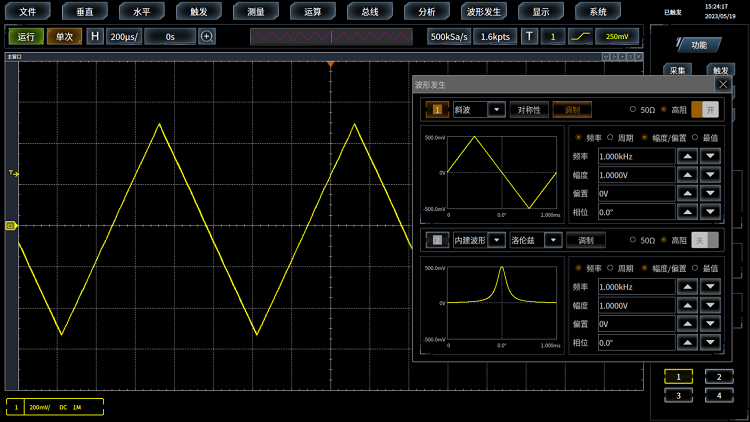

2通道函數發生器功能

函數發生器具有2個輸出通道，可幫助您在設計中模擬傳感器信號或向信號添加噪聲，以進行餘量測試。
函數發生器提供了高達50MHz的正弦波形輸出，還包括方波、斜波、脈衝、直流、噪聲、任意波、SinX/X、指數上升/下降、高斯、洛倫茲曲線、半正矢曲線、心電圖等波形，此外還支持FM、AM、FSK等調製波形的輸出。

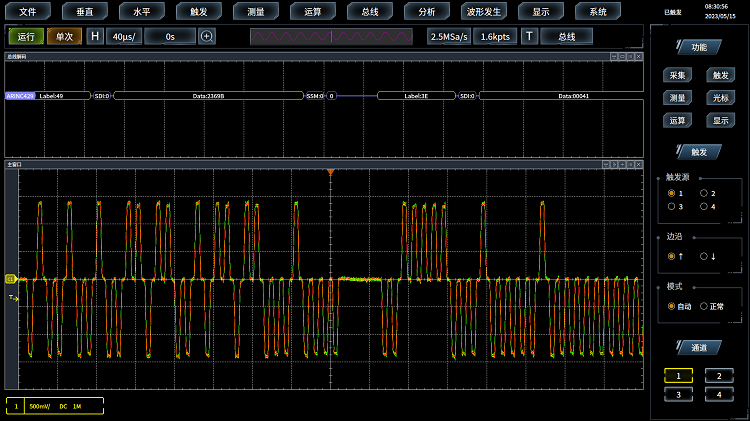

支持多種總線的全硬件解碼與分析

總線分析儀支持 I2C、SPI 、CAN、LIN、FlexRay、RS232、USB、Audio、MIL-STD-1553、ARINC429等多種總線的自動觸發和分析，提供諸如嵌入式、汽車、計算機及音頻等串行總線的測試解決方案，基於FPGA的全硬件解碼技術，具有強大的串行總線觸發與分析能力，增強了捕獲偶發性串行通信誤碼的概率。
全硬件實時頻譜分析儀功能

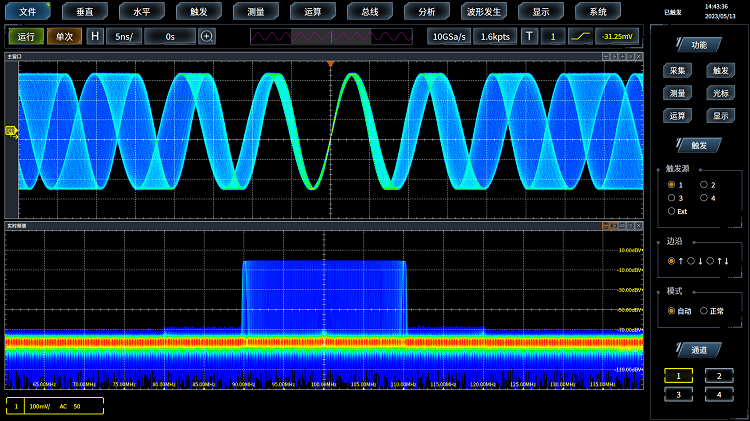

全硬件架構實時頻譜分析儀功能，最大頻率範圍至示波器帶寬，實時分析帶寬10MHz、20MHz、40MHz、80MHz、160MHz、320MHz可選。采用疊加FFT和數字熒光顯示技術使得FFT刷新頻率大於40萬次/秒，極大地提高了捕獲窄脈衝或瞬態信號的概率，增強查看偶發事件的能力。

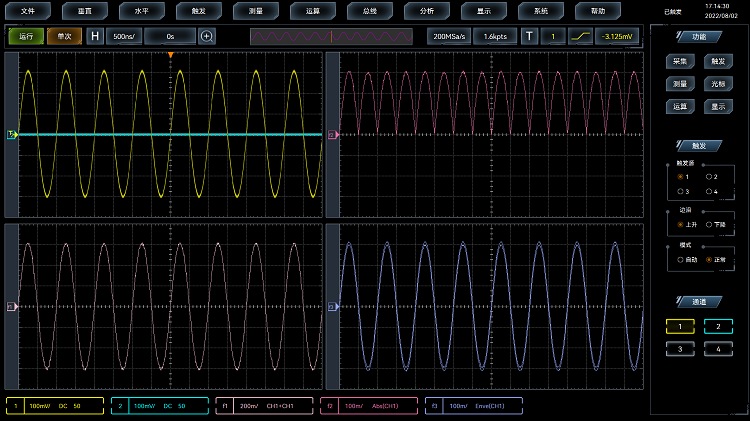

15.6英寸全新電容觸摸屏，視圖美觀，方便易用

15.6英寸電容觸摸屏，支持單點和多點觸控，快速實現波形的縮放和移動，貼心設計，超強體驗；多窗口自由設定，視圖美觀，利於觀測；語音識別，操作更智能。
標準的8U機架，豐富的外設接口，強大的連接能力

標準8U機架安裝，提供豐富的外設接口，可通過以太網端口簡便地連接到網絡，實現網絡的遠程程控，便於功能擴展和係統的組建。
