產品綜述

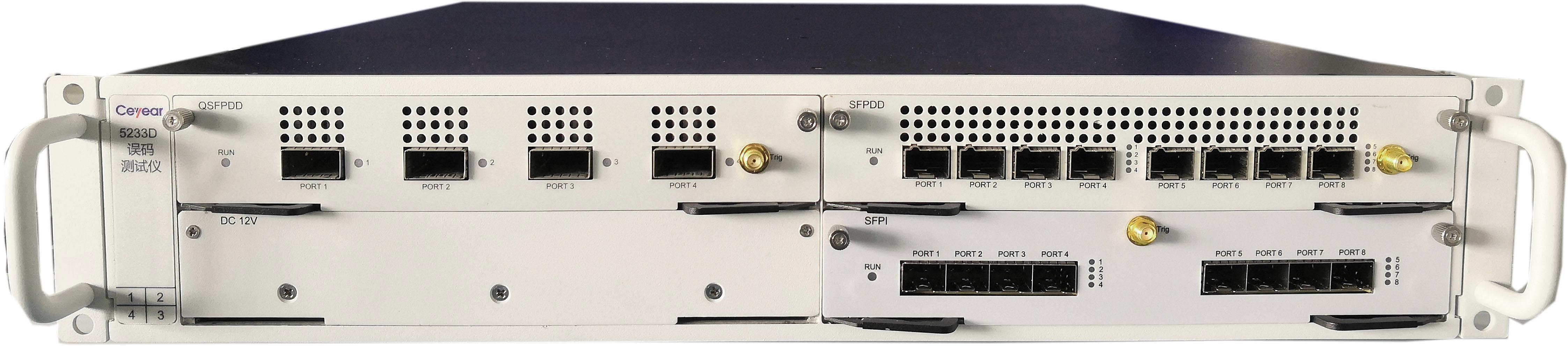

5233D誤碼測試儀主要用於光模塊的誤碼性能測試。其主機采用標準2U機架式結構，支持RS232和以太網遠程控製，配合選件具有比特誤碼測試、誤碼率眼圖、電壓拉偏、預加重控製、幅度控製、溫度與功耗監測及DDM監視功能。選件接口板支持的接口速率在100Mbps～600Gbps範圍內，支持NRZ和PAM4調製誤碼測試，適合於SFP、SFP+、SFP28、CSFP、XFP、QSFP+、QSFP28、CFP、CFP2、CFP4、CFP8、CXP、CXP2、DSFP、SFP-DD、SFP56、QSFP-DD、QSFP56、OSFP、CXP3等多種光模塊的研製和生產測試。

功能特點

  • 主要特點

    • 支持SFP28、QSFP28等15種數字光收發模塊

    • 一台機箱可配置1～4個測試模塊，每個模塊支持2、4或8個端口

    • 支持100G OTN、40GE、100GE二層協議

    • 自動識別載板和光模塊種類並進行控製

    • 按端口和通道進行誤碼測試

    • 為光模塊提供電源，並可以進行電壓拉偏控製

    • 光模塊工作電壓、電流與功耗測試

    • 具有DDM監視功能，通過I2C或MDIO接口對光模塊進行控製和狀態讀取

    • 具有眼圖掃描功能

    • 光模塊工作環境溫度監測

    • 命令式遠程控製，適合定製自動化測試

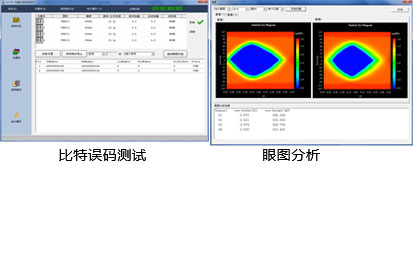

  • 比特誤碼測試與眼圖分析

    支持比特誤碼和眼圖分析功能，支持27-1 、29-1、211-1、215-1、220-1、223-1、231-1等PRBS圖形；支持非幀與成幀兩種數據類型。

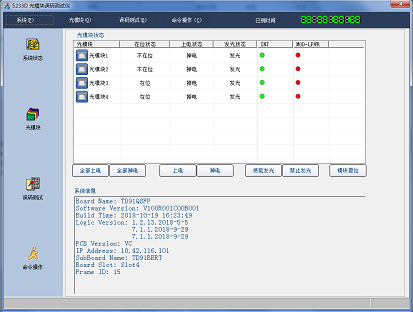

  • 光模塊控製及係統信息

    可對載板中插入的光模塊單獨操作，包括上電、掉電、發光、複位等，可顯示係統信息及光模塊類型。


  • 光模塊信息查看

    具有全麵的信息查詢功能，支持告警信息、光模塊寄存器信息、DDM監控信息查看。


可拖動左右查看列表全部

型號

重量

功耗

溫度範圍

掃描模式

掃描駐留時間

對比

5233D

20KG（滿載重量）

480W（直流）、360W（交流）

0℃~40℃

/

/

 加入對比

產品配置

  • 第一步:

    主機型號

    * 請先配置主機型號

  • 第二步:

    硬件選件

    * 請先配置硬件選件

  • 第三步:

    軟件選件

    * 請先配置軟件選件

  • 第四步:

    標配附件

    * 請先配置標配附件

主機型號

  • 5233D 5233D誤碼測試儀（交流供電）

    1

  • 5233D 5233D誤碼測試儀

    1
