產品綜述

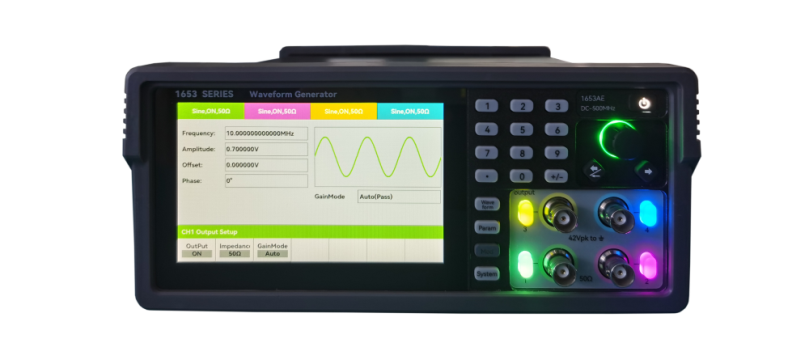

Ceyear1653係列函數任意波形發生器為午夜福利视频開陽星係列經濟型測試產品，通過多通道、深存儲、高質量的產品設計有效解決教育科研、工業測試、醫療電子等場景中用戶高性價比複雜波形信號生成問題，滿足多樣化的信號激勵應用需求。
1653係列函數任意波形發生器是一款雙通道（500MHz以內支持到4通道）、多功能的任意形發生器，數-模采樣率、垂直分辨率分別為2.4GSa/s、16bits（1653AB-AE） / 2.5GSa/s、14bits（1653AF），輸出帶寬包含120MHz、250MHz、350MHz、500MHz、1GHz多種配置，整機最大波形存儲深度2G樣點。可以實現常規函數波形發生、脈衝波形發生、任意波形發生及噪聲、調製信號發生、I/Q矢量基帶信號等，支持多種信號調製方式，支持定時播放、外觸發播放、循環播放等多種播放方式，每次播放的次數可自定義，並支持通道間同步等功能，支持硬件頻率計功能。
功能特點
-
主要特點
l 豐富的函數波形生成：正弦、方波、脈衝、斜坡、噪聲、直流等
l 多通道輸出：可支持到4個獨立輸出通道
l 深存儲任意波形生成：整機2G樣點存儲深度
l 多種播放方式：定時播放、外觸發播放、循環播放等多種播放方式
l 5英寸電容式觸摸屏，分辨率800*480
l 高集成度的2U半寬外形尺寸
-

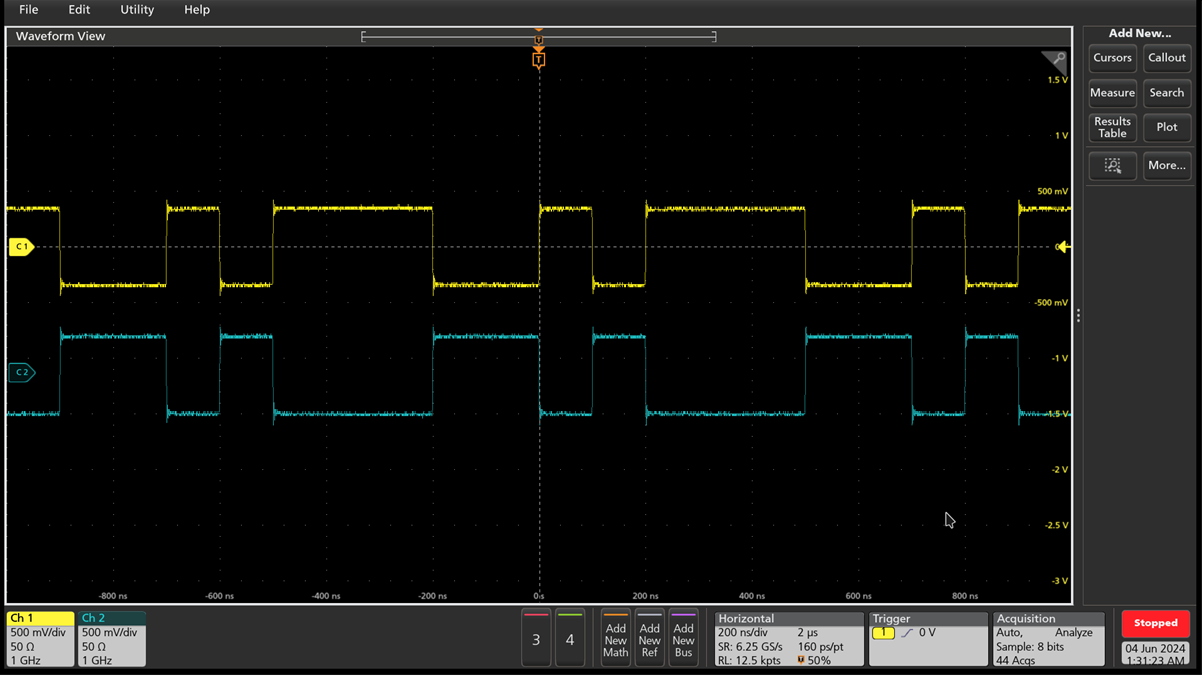

多通道波形輸出
1653係列函數任意波形發生器包含120MHz、250MHz、350MHz、500MHz和1GHz 5種帶寬機型，滿足客戶不同輸出信號頻率的信號發生需求。500MHz帶寬及以下型號支持2或4個輸出通道，通道之間可耦合輸出，如CH2=CH1、CH2=～CH1，CH2=CH1+CH2等，通道CH1、CH2及CH3、CH4可作為差分信號輸出。
-

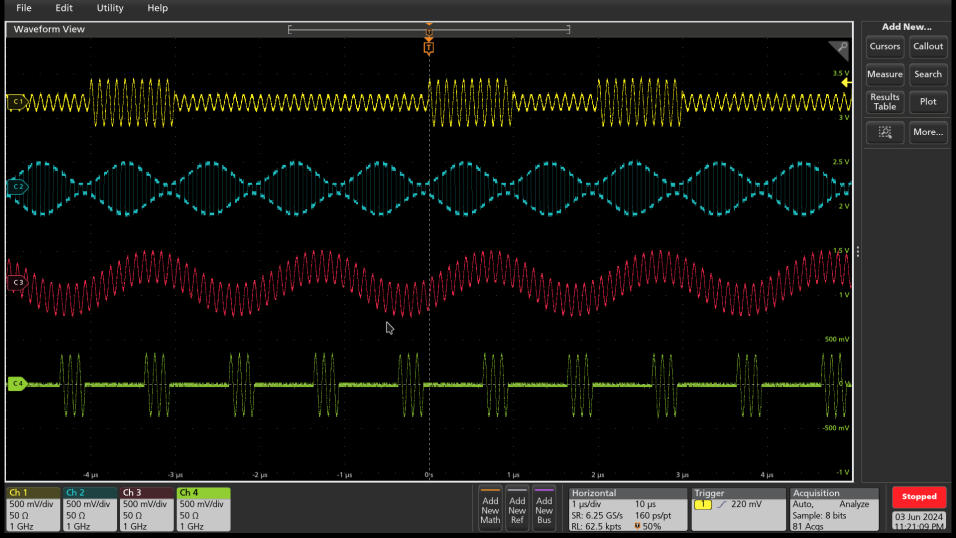

豐富的函數波形及調製信號生成
支持正弦、方波、三角、上鋸齒、下鋸齒、脈衝、噪聲、DC、PRBS函數波形生成；支持AM、DSB、FM、PM、SUM、ASK、FSK、BPSK調製以及SWEEP、BURST等功能，內置多種製式調製源以及外部調製源。
-

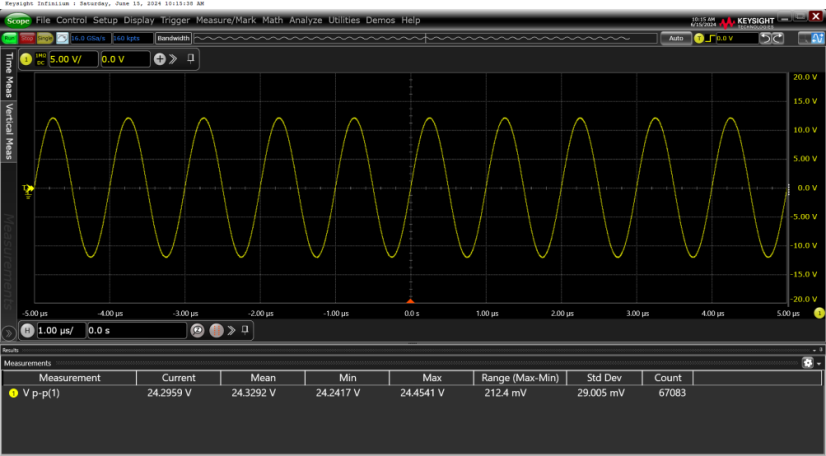

大幅度輸出
最大24Vpp（@開路）輸出幅度，內置寬帶信號的幅頻響應修正，可保證大瞬時帶寬信號輸出的平坦度。
-

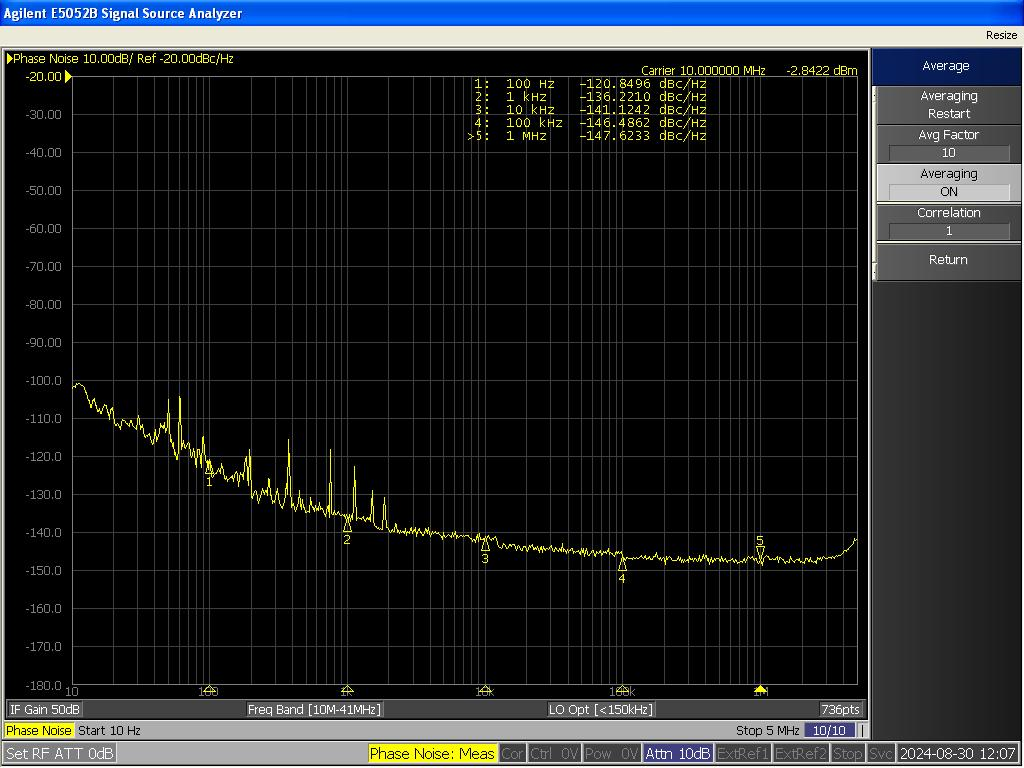

低相噪信號輸出
內置高性能采樣時鍾，可保證低相噪信號輸出，為測試對象提供理想的可變參考時鍾。
可拖動左右查看列表全部
|
型號 |
重量 |
功耗 |
溫度範圍 |
掃描模式 |
掃描駐留時間 |
對比 |
|---|---|---|---|---|---|---|
|
1653AF |
約3.2kg |
≤150W |
0℃ ~ +40℃ |
加入對比
|
||
|
1653AE |
約3.2kg |
≤150W |
0℃ ~ +40℃ |
加入對比
|
||
|
1653AD |
約3.2kg |
≤150W |
0℃ ~ +40℃ |
加入對比
|
||
|
1653AC |
約3.2kg |
≤150W |
0℃ ~ +40℃ |
加入對比
|
||
|
1653AB |
約3.2kg |
≤150W |
0℃ ~ +40℃ |
加入對比
|
