產品綜述
Ceyear 3622矢量網絡分析儀係列化產品頻率範圍覆蓋300kHz~54GHz，具有雙端口矢量網絡分析、天饋線分析、矢量電壓計、光時域反射計、USB連續波功率測量和峰值功率測量等多項功能，具有體積小、重量輕、環境適應性強、供電靈活、操控方便等特點，產品可應用於移動通信、衛星通信、微波通信等設備的現場安裝調試與維護保障測試。
主要特點
寬頻率範圍覆蓋：
300kHz~54GHz寬頻帶覆蓋
優異的性能指標：
動態範圍（矢量網絡分析）：113dB(10MHz<f≤20GHz，典型值）
豐富的測量功能：
標配：矢量網絡分析
選配：天饋線分析、矢量電壓計、USB連續波功率測量、USB峰值功率測量、USB光時域反射計
出色的矢量網絡分析：
能夠同時測量四個S參數、幅度和相位
支持時域分析、混合反射S參數測試
全二端口校準、未知直通校準、波導校準、電子校準（外置）、支持定義校準件
實用的天饋線分析：
具有回波損耗、1端口電纜損耗測試功能
具有故障點定位（DTF）功能
支持TDR電纜分析功能，能夠確定故障點的位置和故障性質（短路、開路等）
顯示直觀的矢量電壓計：
幅度、相位和電長度測量
A/B和B/A測量，能夠測量接收機通道的幅相一致性
靈活的光時域反射計和光功率計：
光時域反射計光纖類型G.652單模9/125，測量波長1310nm±20nm & 1550nm±20nm，動態範圍典型值38dB
光功率計校準波長850/980/1270/1300/1310/1490/1550/1577/1625/1650nm，測量範圍典型值-50dBm~+20dBm（和OTDR共用單光口）
多樣的輔助接口：
10MHz 參考輸入輸出接口
GPS/北鬥天線接口
Wi-Fi無線通信接口
LAN、USB、MicroSD卡等接口
便捷的用戶體驗：
10.1寸液晶及電容觸摸屏
8個獨立光標，支持標記拖動
4個顯示窗口、8條跡線顯示
良好的外場使用性：
工作溫度-20℃~55℃，貯存溫度-50℃~70℃
整機不含電池重量約3.7kg
支持默認、戶外和夜視三種顯示模式
內置大容量鋰離子電池，典型續航時間3小時
功能特點
-
豐富的測量功能模式及選件-矢量網絡分析

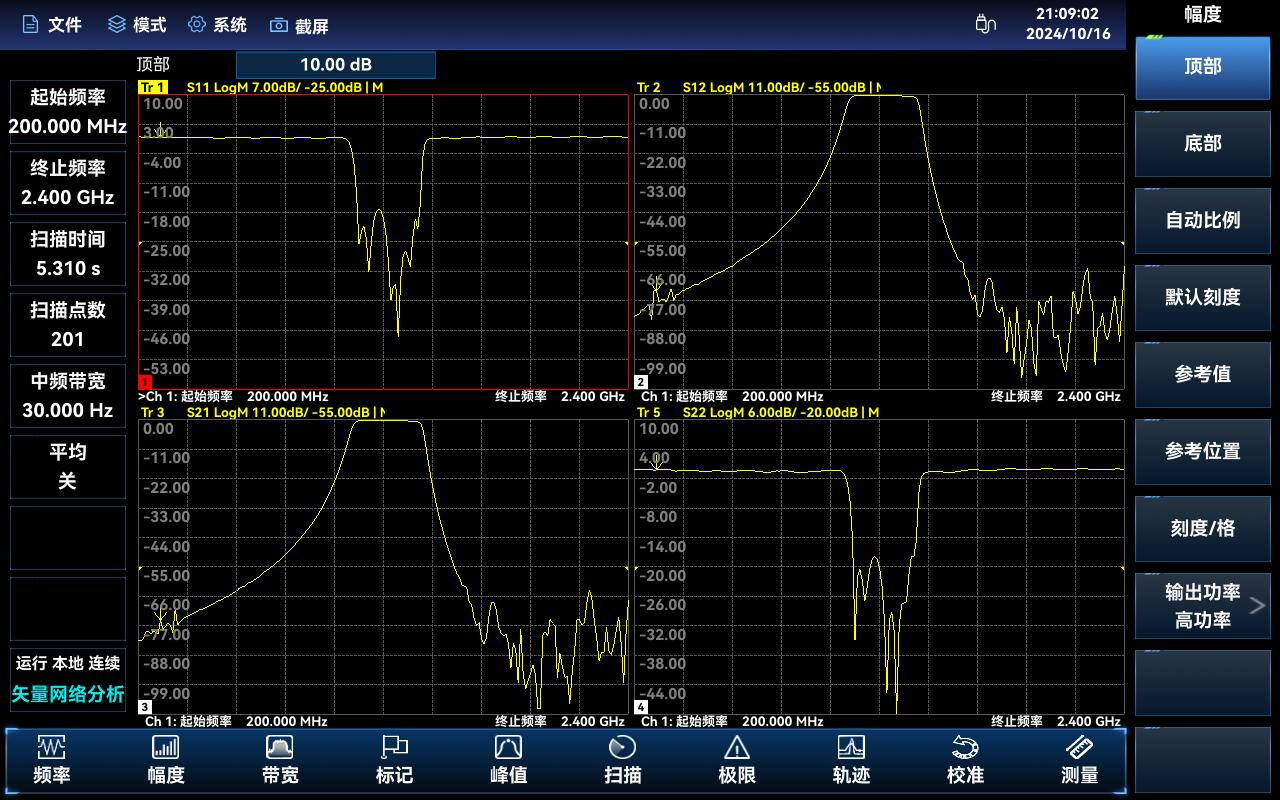

3622係列矢量網絡分析儀提供標準的四S參數矢量網絡分析測量能力，可進行放大器、濾波器、衰減器、雙工器等器部件S參數測試，支持混合反射S參數測試，顯示格式包括對數、線性、相位、群延時、Smith圓圖、極坐標、駐波比等。
-
豐富的測量功能模式及選件-天饋線分析
3622係列矢量網絡分析儀的天饋線分析能夠對電纜、饋線等被測件的回波損耗、電壓駐波比、阻抗、電纜損耗、故障點距離進行測量，回波損耗和故障點距離測量將幫助您確定天饋線係統中導致係統性能下降的具體原因。天饋線分析功能支持TDR測試，能夠對線纜故障的類型進行分析。此外，儀器還內置一些常用電纜、饋線參數，方便使用。
-
豐富的測量功能模式及選件-矢量電壓計

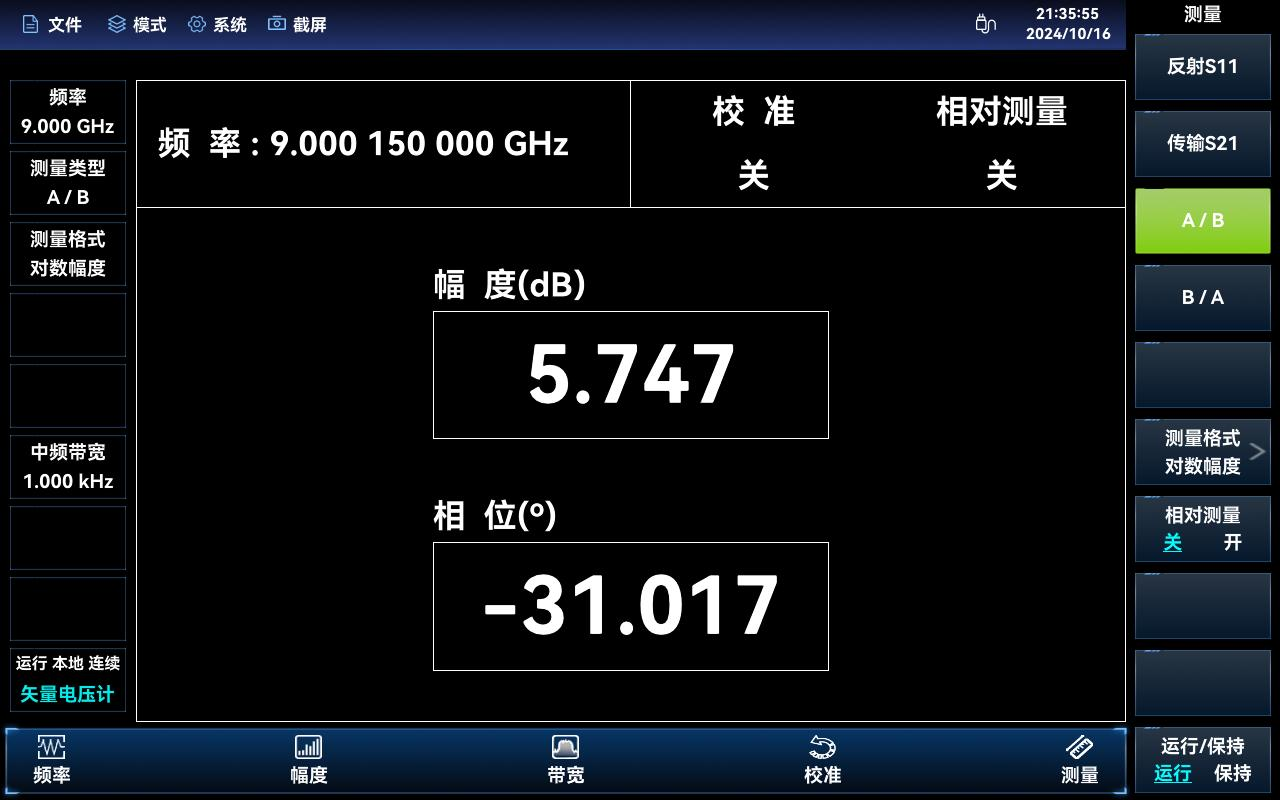

3622係列矢量網絡分析儀的矢量電壓計可對被測件的電長度和相移進行匹配測量，支持A/B、B/A測量功能，能夠測量接收機的幅相一致性。
-
豐富的測量功能模式及選件-USB功率測量

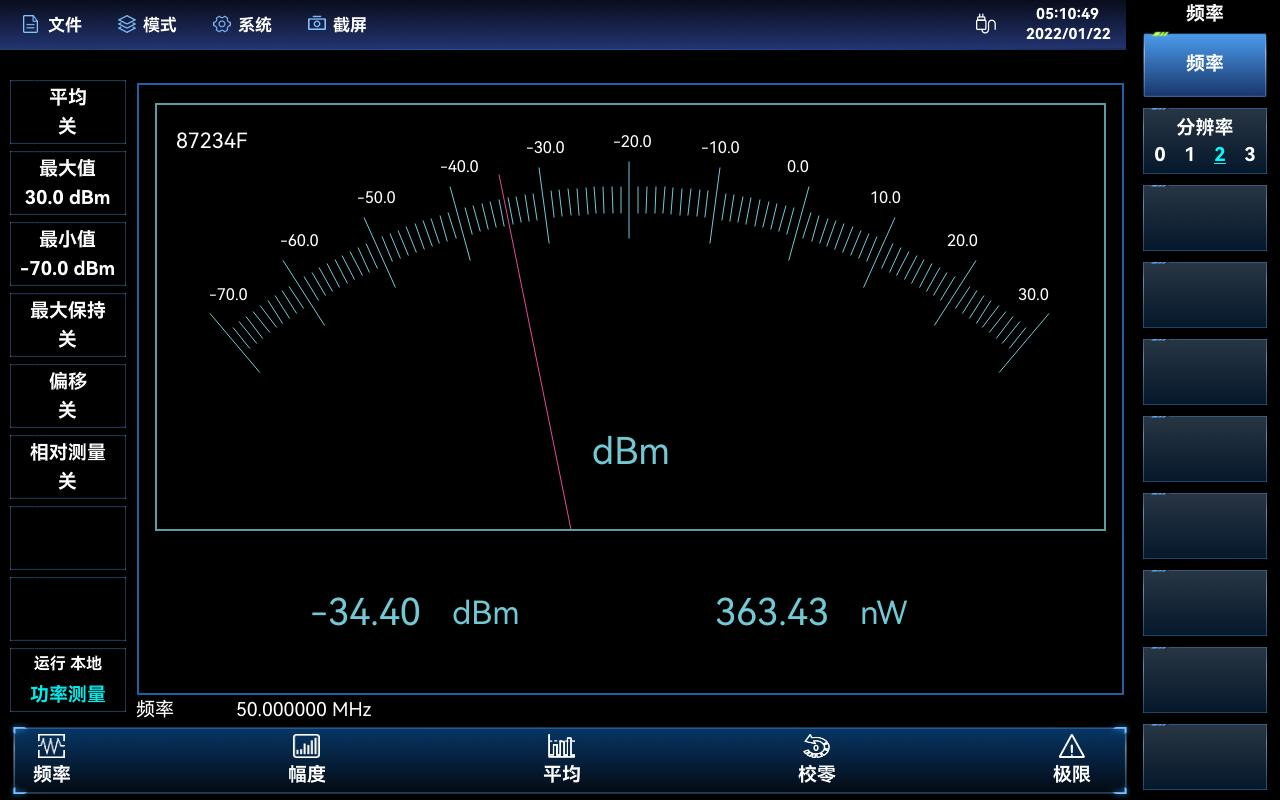

USB功率測量功能通過外接電科午夜福利视频87230/87231/87232/87233係列外置USB功率探頭，可以測量最高到40GHz的連續波信號功率。
-
豐富的測量功能模式及選件-USB峰值功率測量

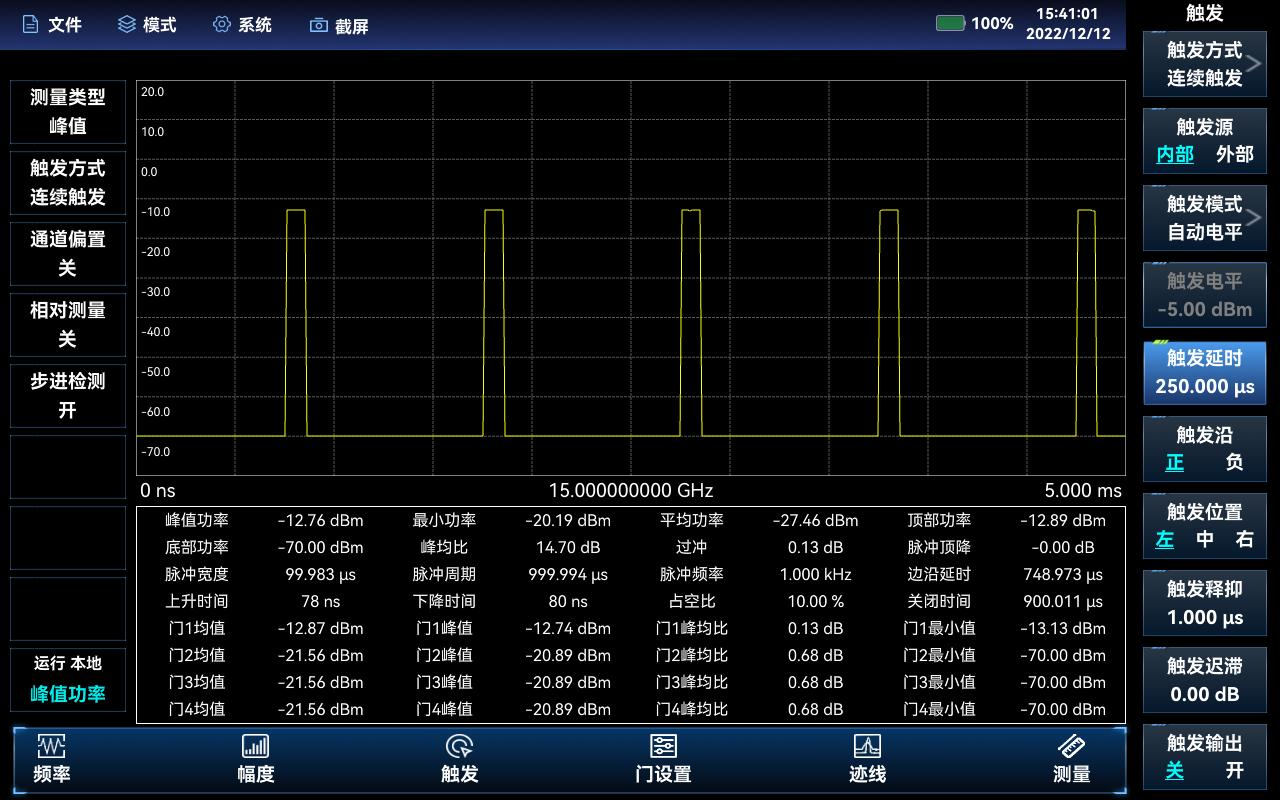

通過USB接口外接電科午夜福利视频的87234D/E/F/L USB峰值功率探頭，可以測試高達67GHz的射頻/微波信號，實現大動態範圍的脈衝功率測量。
-
豐富的測量功能模式及選件-光時域反射計

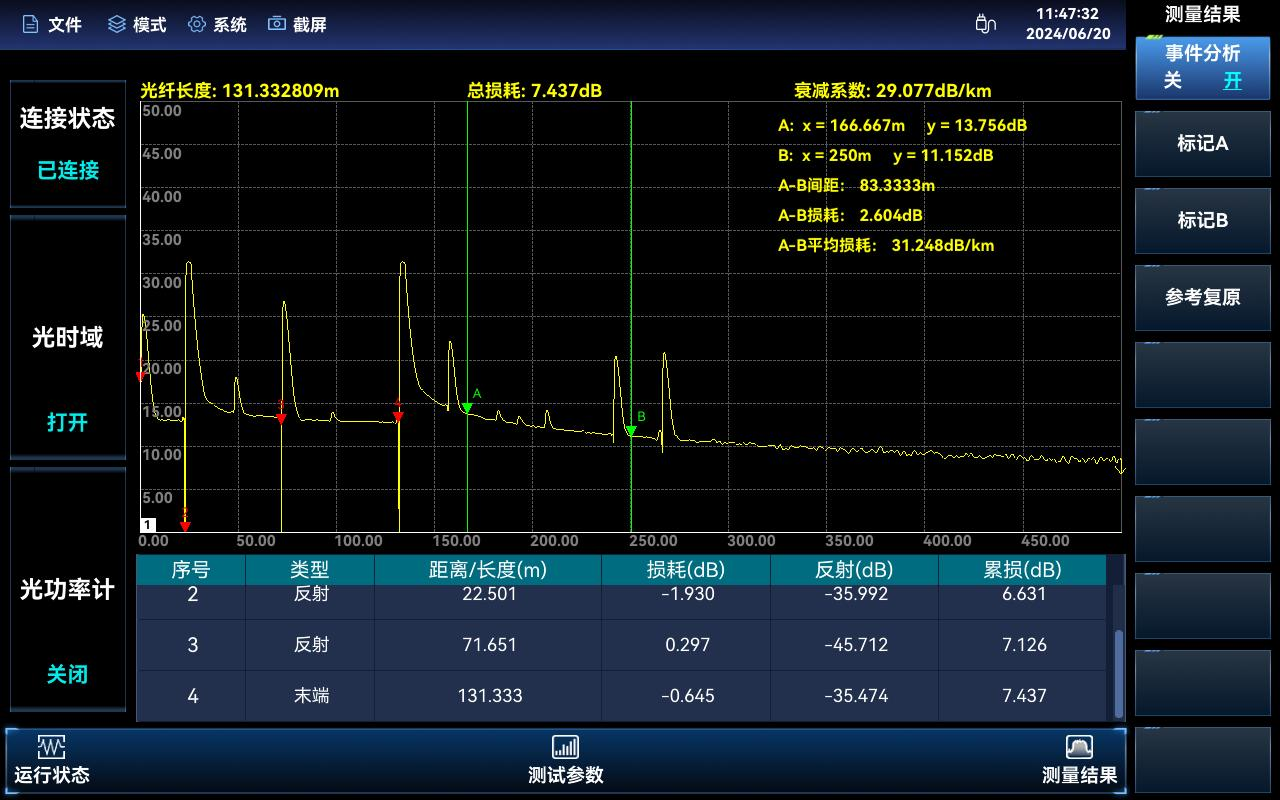

3622係列矢量網絡分析儀的光時域反射計功能通過外接USB光時域反射計，可以實現光纖故障點定位和分析，可以實現光功率測量。
