典型應用
-
增益壓縮二維掃描，提高測試效率
放大器等有源器件的增益壓縮測量應用（S86選件）僅需一次設置，一次連接，一次校準就可以得到放大器在頻域的所有增益壓縮參數（包括壓縮點的輸入功率，壓縮點的輸出功率，壓縮點的增益等）和線性參數（包括線性增益，輸入匹配，輸出匹配等）。具有：
Ø 快速準確的智能掃描；
Ø 一目了然的向導校準；
Ø 方便快捷的USB電子校準，USB功率校準；
Ø 二維掃描（頻率點掃功率和功率點掃頻率）一次完成；
Ø 多種壓縮方法——從線性/最大增益壓縮、從飽和態壓縮、回退法和X/Y法。
-
混頻器/變頻器測試
3672係列矢量網絡分析儀四端口測量功能選件（400、S82、S83、S84選件）具有內置雙源，可以完成混頻器/變頻器標量和矢量參數測試。
1）混頻器/變頻器標量參數測量
混頻器/變頻器標量測量應用選件（S82選件）可以得到頻域的所有標量參數（包括輸入/輸出端口匹配、變頻增益、輸入/輸出端功率等）。相比以往測試方法其優勢在於：
Ø 一次連接設置，多參數測試一次性完成；
Ø 人性化簡易的校準界麵；
Ø 方便快捷的USB電子校準件校準，USB功率探頭功率校準；
Ø 內置雙激勵源，無需額外信號源提供本振信號；
Ø 基於端口匹配的功率校準技術；
Ø 為用戶解決高準確度的混頻器標量參數測試需求。
2）混頻器/變頻器矢量參數測量
矢量混頻/變頻器件測試應用選件（S83選件）集變頻器件的變頻損耗或增益、端口輸入/輸出功率（正向及反向）、駐波、相位及群時延等參數測量於一體的測試應用軟件。其主要特點包括：
Ø 測量過程需使用一個參考混頻器進行表征；
Ø 內置雙激勵源，無需額外信號源提供本振信號；
Ø 測試參數全麵，相比於標量混頻器測試增加了相位及群時延等參數的測試功能。
-
濾波器測試
3672係列矢量網絡分析儀具有濾波器測試菜單，可以得到濾波器在頻域的所有通帶指標（包括帶寬，中心頻點頻率、Q值，左截止頻率、右截止頻率等）和阻帶指標（包括動態範圍，隔離度等）。具有：
Ø 快速準確的分段掃描；
Ø 一目了然的校準向導；
Ø 快捷的高精度電子校準技術；
Ø 通帶和阻帶指標一次測量完成。
-
一體化脈衝S參數測試
3672係列矢量網絡分析儀具有脈衝調製信號輸出，可以完成脈衝狀態下S參數測試。具有：
Ø 內置四通道脈衝發生器和脈衝調製器，端口1、3可輸出脈衝調製信號；
Ø 完整的脈衝解決方案，可在寬帶模式和窄帶模式下進行脈衝內定點、脈衝包絡和掃頻脈衝測量；
Ø 可與外部脈衝發生器和脈衝調製器同步，實現複雜脈衝同步測試。
-

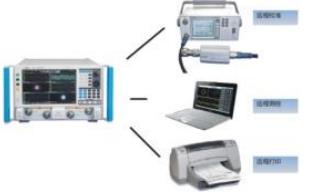

自動化測試
通過GPIB總線接口、網口提供靈活多樣的控製方式，隻需完成設備的互聯，發送命令即可。為您提供一體化自動測試方案，包括自動校準、自動測量、自動讀取、自動打印等。具有：
Ø 簡單的控製方式，一根網線、一個GPIB卡；
Ø 有效的降低成本，解放有限的人力資源；
Ø 在有效的時間內完成更多的測試，大大縮短開發周期；
Ø 完成人工不可能完成的任務，如精確時間控製，複雜環境下的測試等。
-
噪聲係數和噪聲參數測試
3672係列矢量網絡分析儀噪聲係數選件（003選件），結合矢量誤差修正和獨特的源端調配校準方法，提供高精度的噪聲係數和噪聲參數測量功能。
噪聲係數測量選件（003選件）可以得到被測件的噪聲係數、噪聲參數、噪聲功率參數和噪聲相關矩陣，相比以往測試方法其優勢在於：
Ø 一次連接設置，噪聲係數、噪聲參數和S參數等多種參數測試一次性完成；
Ø 較小噪聲係數的精確測量；
Ø 測量範圍大（0dB~55dB）；
Ø 可用於芯片在片噪聲係數的精確測量；
Ø 可用於夾具、測試係統等場景下噪聲係數的精確測量。
