信號發生器

1466係列信號發生器
- 技術文檔

  技術文章
  案例研究
  厚樣
  用戶手冊
  選購指南
  編程手冊
  視頻
  數據手冊
- 加入對比
- 配置選件
- 獲取報價
- 頻率範圍
  6kHz~110GHz
- 底部噪聲（典型值，20GHz@30MHz頻偏）
  -161dBc/Hz
- 單邊帶相位噪聲（典型值，10GHz@10kHz頻偏）
  -132dBc/Hz
- 最大輸出功率
  +33dBm
- 最小輸出功率
  -130dBm

產品綜述

1466係列信號發生器是一款麵向微波毫米波尖端測試的通用測試儀器，頻率範圍覆蓋寬、信號頻譜純度高，具有高準確度和大動態範圍的功率輸出，搭配單機雙射頻通道的設計，可滿足用戶多種測試要求。模擬掃描、模擬調製、脈衝調製等豐富的內置功能讓測試更加得心應手。全新升級人機交互，具有大屏觸控圖形引導交互、移動端瀏覽器訪問控製、多廠家功率計連接識別、SCPI命令錄製、操控界麵自定義等一係列新功能，打造用戶的測試幸福感。1466係列信號發生器是射頻、微波及毫米波相關技術領域從元器件級到係統級高標準測試的理想選擇。

功能特點

110GHz同軸頻率覆蓋，測試更簡單、更精確

1466係列信號發生器無需外接變頻器，同軸輸出頻率覆蓋6kHz～110GHz，保證了高精度的大動態範圍幅度控製，具有外擴頻方案無法達到的功率準確度和穩定度。同時支持外接8240X係列、1400係列變頻器，可將頻率進一步擴展至750GHz。是高效進行毫米波5G通信射頻一致性測試等的利器。
出色的頻譜純度，讓尖端測試更從容

1466係列信號發生器支持高純頻譜信號輸出（測量值），1GHz載波單邊帶（SSB）相位噪聲-147dBc/Hz@10kHz頻偏，10GHz載波-132dBc/Hz@10kHz頻偏；20GHz寬帶底部噪聲–161dBc/Hz@30MHz頻偏；10GHz載波雜散<-80dBc，諧波<-55dBc。更純淨的信號讓您在進行微波毫米波器部件、係統及OTA的測試時不再受幹擾信號的困擾。

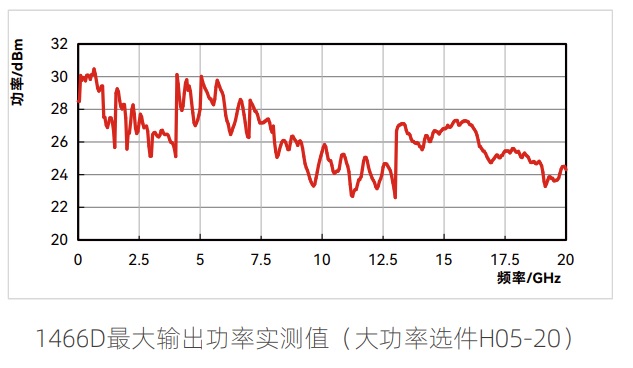

大動態範圍、高準確度功率輸出

1466係列信號發生器最大輸出功率測量值：10GHz為+35dBm，20GHz為+34dBm，28GHz為+30dBm，40GHz為+27dBm，60GHz為+23dBm，110GHz為+3dBm。最小輸出功率-150dBm（可設置），動態範圍超過180dB。具有優異的功率準確度指標，典型值<0.5dB（20GHz以下）。

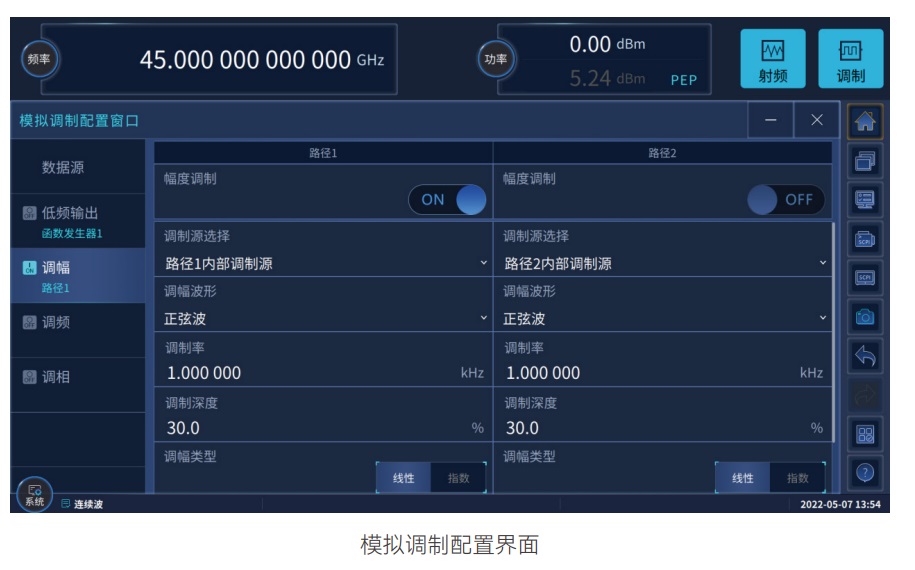

齊全的模擬調製

支持幅度調製、頻率調製、相位調製及脈衝調製。具備雙脈衝、脈衝串、重頻參差、重頻抖動、重頻滑變等複雜脈衝調製功能。

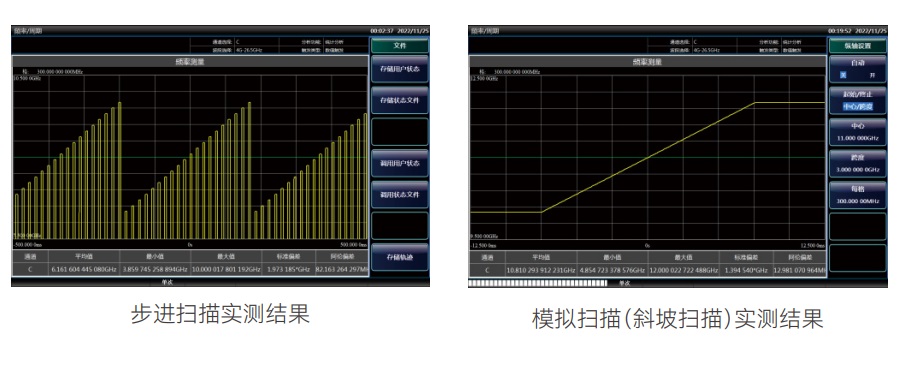

多樣式掃描功能

支持步進掃描、列表掃描、模擬掃描（斜坡掃描）、功率掃描功能。

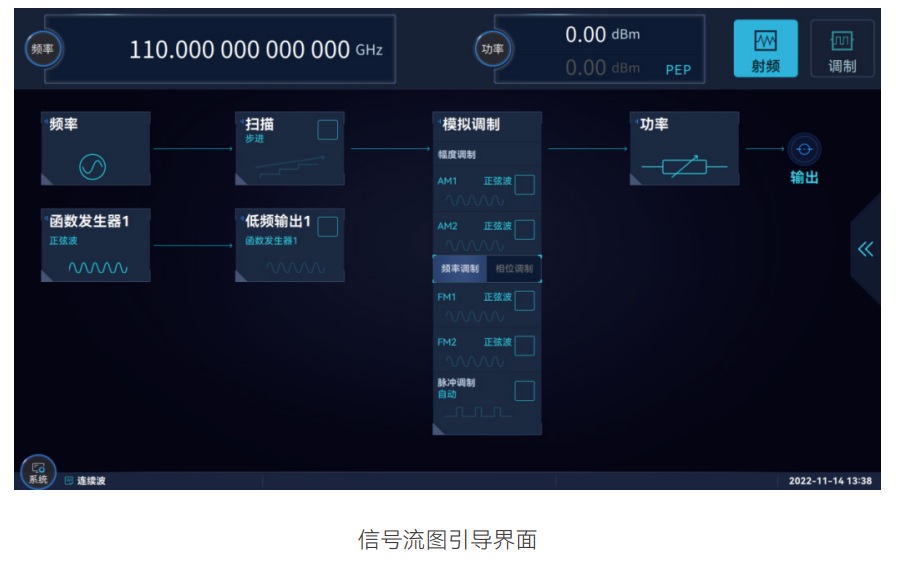

可觸控圖形引導交互

采用11.6吋高分辨率觸摸屏，清晰展現主要參數及儀表狀態信息，配合信號流圖引導界麵，讓顯示更直觀，交互更友好。

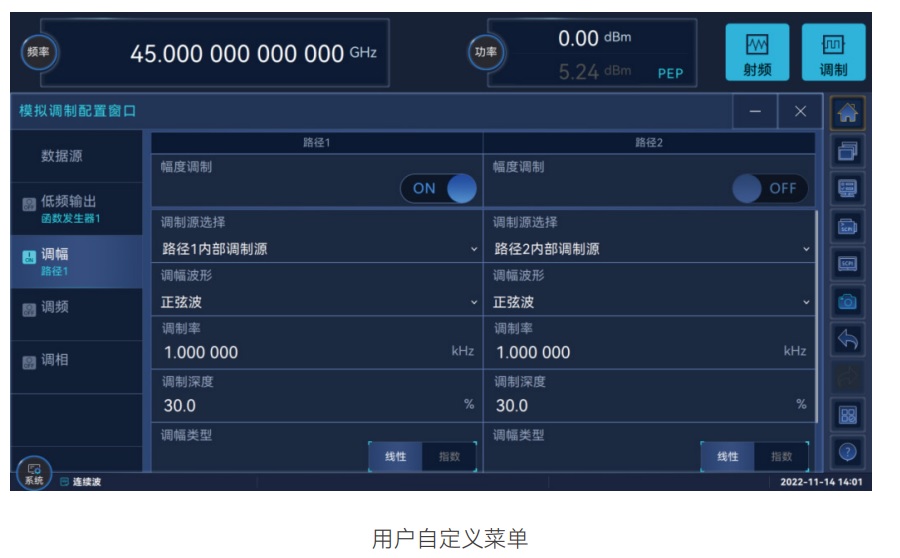

用戶操控界麵靈活編輯

支持用戶自定義菜單，根據測試習慣，量身定製個性化用戶操控界麵，實現一個窗口內的多功能操作，避免菜單過深、反複查找的困擾。

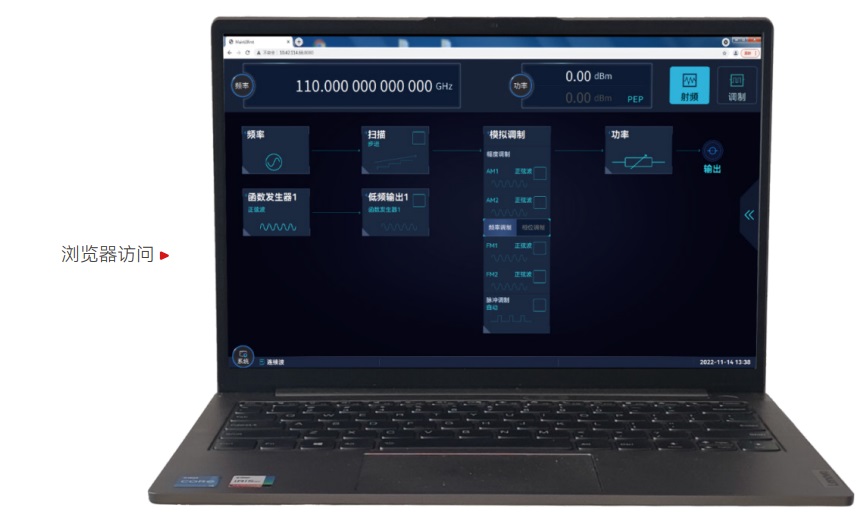

支持跨平台客戶端操控

跨平台客戶端及瀏覽器訪問操控。支持多個客戶端同時連結，儀器工作狀態同步刷新。支持移動設備的Web瀏覽器訪問控製。

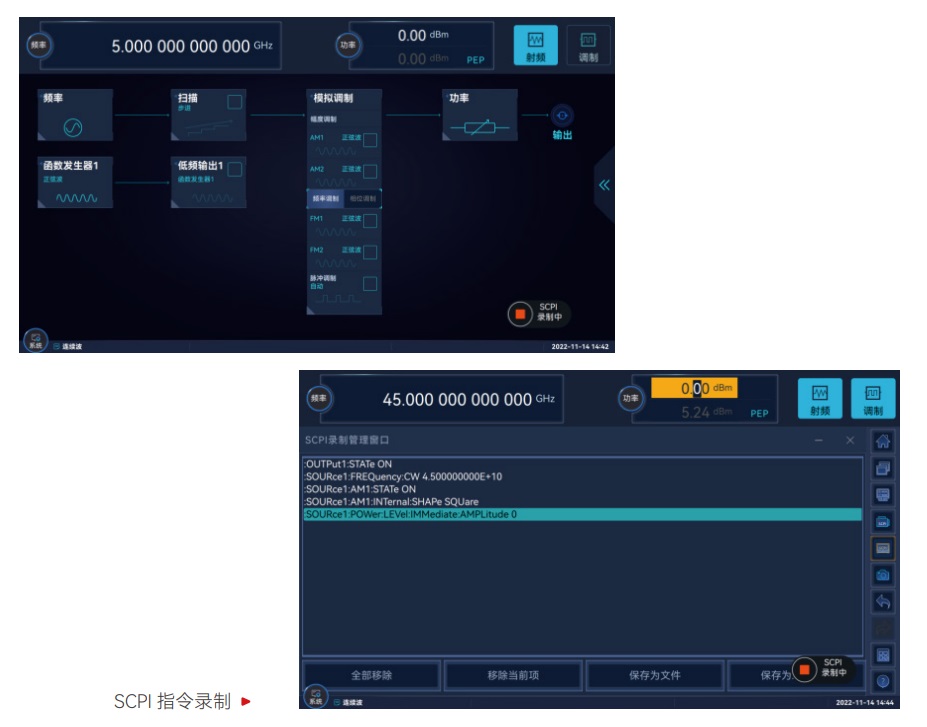

SCPI指令同步錄製，腳本一鍵生成

不僅可以一鍵導出錄製的SCPI指令，還能自動生成VS（C++、C#）、Qt、Matlab、LabView程控示例工程，讓程控更簡單。
